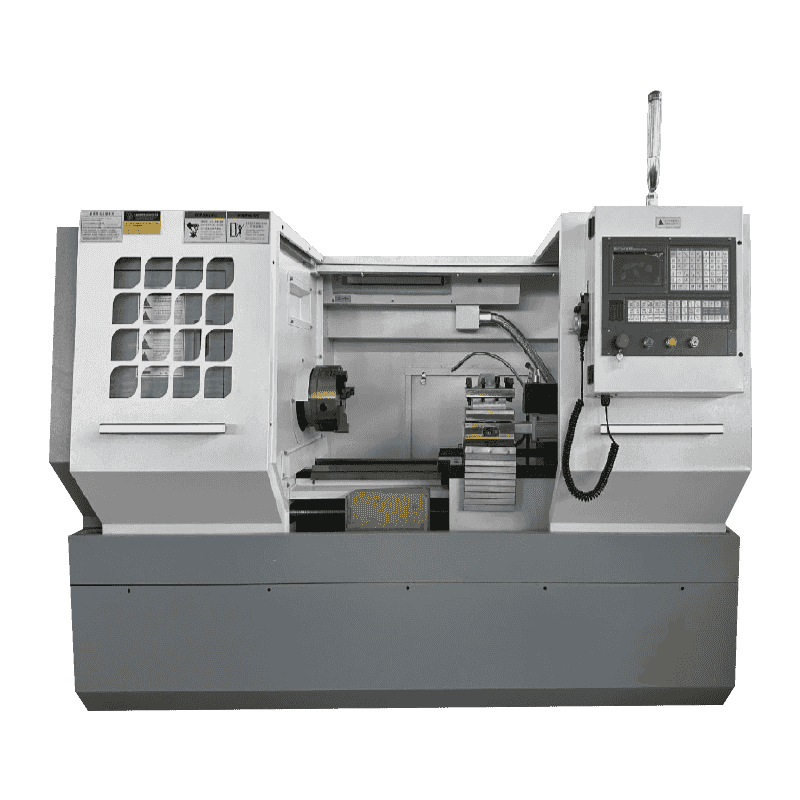

CK6140 Yüksek hassasiyetli CNC Yatay Torna
Sayısal Kontrol Torna
CK6140 Serisi CNC yatay torna, yüksek hassasiyet, yüksek güç ve yüksek sertliğe sahiptir. Ana bileşenleri ve yapısı en uygun şekilde tasarlanmıştır ve şaftları, diskleri, burçları, özel şekilli yüzeyleri ve vida tipi iş parçalarını işlemek için ilk tercih ekipmanıdır.
İş parçaları.
KND veya çok sayıda sayısal kontrol sistemi ve tüm dijital AC servo sistemleri, x ve z ekseni yarı kapalı döngü kontrolüdür, bilyalı vida alt kullanırlar C3 seviyesi hassasiyetli bilyalı vidalar ve elektrik bileşenleri CE veya yurtiçi 3C sertifikası doğrultusunda ithal veya yerli bilinen markalardır.
Takım tezgahları fabrikadan ayrılmadan önce denetim prosedürlerine sıkı sıkıya göre incelenir. Her bir takım aleti, X ve Z eksenlerinin konumlandırma doğruluğunu kontrol etmek için bir lazer interferometre ve takım tezgahlarının kararlı ve güvenilir doğruluğunu sağlayan konumlandırma doğruluğunun tekrarlanabilirliğini kontrol eder.
Fabrikadan ayrılmadan önce, takım tezgahları kesinlikle inceleme prosedürlerine göre incelenir. Her bir takım aleti, stabilitelerini ve güvenilirliğini sağlamak için X ve Z eksenlerinin konumlandırma doğruluğunu ve tekrarlanabilirliğini test etmek için bir lazer interferometre benimser. .
Üretim bilgileri
Ana Parçalar Giriş
1 、 yatak.
Düz yatak yapısının benimsenmesi, reçine kum kalıplama, yüksek kaliteli dökme demir döküm, kılavuz ray, orta frekans söndürme ve öğütme ve yapıştırma kalıplama işlemini iyi aşınma direncine ve hassasiyetine sahip.
2 、 İş mili kutusu.
İş mili yapısı, ön ve arka uçlarda iki noktalı desteğin tipik yapısını benimser ve mil yüksek sertliğe sahiptir; Yatak, Mil'in yüksek döner doğruluğa sahip olmasını sağlayan yüksek hassas bir Harbin taşıma fabrikası iş mili için özel yatağı benimser. Ana tahrik hız aralığı 100 ~ 2000R/dk; Ana tahrik dişlileri sertleştirilir ve öğütülmüştür, sürücü ve yuvarlanma yatakları güçlü yağ ile yağlanır, iyi yüksek hızlı ve düşük sıcaklık artış performansı ile; İş mili kutusu kasasının tasarımı, ısı yayılma önlemleri ve iş mili kutusunun düşük gürültü ve yüksek iletim doğruluğunun özelliklerine sahip olmasını sağlayan ve takım tezgahının gürültüsü ulusal standart tarafından belirtilen değeri aşmaz. Makinenin gürültüsü, ulusal standart tarafından öngörülen değeri aşmaz. Makine, bir elektrik aşırı yük koruma cihazı, mekanik aşırı yük koruma cihazı ve iş mili dönüşünü kontrol etmek için bir acil durum durdurma cihazına sahiptir. Otomatik Hız Değişikliği Makine Tipi, harici bir otomatik hız değişikliği kontrol kutusu ile donatılmıştır.
3. Besleme hareketi
Enine (X ekseni) ve uzunlamasına (Z ekseni) besleme hareketleri, hassas bilyalı vidalarla hızlı geçiş ve beslenme hareketlerini gerçekleştirmek için servo motorlar tarafından yönlendirilir.
Slayt kılavuzu, takım tezgahının konumlandırma doğruluğunu ve tekrarlanabilirliğini iyi garanti edebilen önleme önleyici bir plastik yumuşak kayışla yapıştırılmıştır.
4.
Makinenin püskürtme tasarımı, sertlik, yükleme kapasitesi ve kullanıcı dostu olmayı tam olarak dikkate alır. Sıkma yöntemi manueldir.
6. Chuck
Makine, 8 inçlik üç çeneli bir aynaya (isteğe bağlı hidrolik) donatılmıştır.
7. Merkezi yağlama
Japon teknolojisinin benimsenmesi, her kılavuz rayı, bilyalı vidanın ve yatağın yağlanmasını gerçekleştirmek için merkezileşmiş yağlama sistemi. Yağlama pompası çalışma durumu ekranı ve hidrolik izleme işlevlerine sahiptir. Ve herhangi bir zamanda yağ enjeksiyon döngüsünde ayarlanabilir.
3 、 Sayısal Kontrol Aracı Sahibi
Dikey dört istasyonlu CNC araç tutucu, yüksek konumlandırma doğruluğu, stabilitesi ve güvenilirliği, çok çeşitli uygulamalar, basit yapı, kolay bakım vb.
4 、 Takım takımının çalışma ortamı
Ortam sıcaklığı: 5 ℃ ~ 40 ° ℃ aralık ve ortalama 24 saatlik sıcaklık 35 ℃ 'yi geçmez.
Bağıl nem:% 30 ~% 95 ve nem değişimi prensibi yoğunlaşmaya neden olmamasıdır.
Yükseklik: 1000m'nin altında.
Atmosfer: Aşırı toz, asit gazı, aşındırıcı gaz ve tuz yok.
Makinede doğrudan güneş ışığından kaçının veya ortam sıcaklığında değişikliklere neden olabilecek makinede ısı radyasyonundan kaçının.
Titreşim kaynaklarından uzakta kurulum pozisyonu.
Flambable ve patlayıcı malzemelerden uzakta kurulum pozisyonu.
Teknik parametre
| Öğe | Birim | CK6140 |
| Maks. Yatağın çapını döndürmek | mm | 400 |
| Takım tutucusundaki maksimum dönüş çapı | mm | 210 |
| İki merkez arasındaki maxi annem iş parçası | mm | 750 |
| Delik çapında mil | mm | Φ52 |
| Mil hız aralığı | R/dk | 100-2000 dişli değişikliği/sonsuz değişiklik |
| İş mili uç türü | A2-6 | |
| Mil ön konik delik | Altı Mohs | |
| Mil Motor Gücü | KW | 5.5 |
| Besleme Motor Formu | Frekans dönüşümü | |
| Sayısal Kontrol Aracı Dinlenme | Dikey dört istasyon aracı tutucu | |
| Şaft boyutu | mm | 20x20 |
| Takım Tutucu Tekrarlanan Konumlandırma Doğruluğu | ± 3.2 " | |
| Besleme Hızı Aralığı | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Minimum ayar birimi | mm | 0.001 |
| Makinenin genel boyutları (lxwxh) | mm | 2150x1450x1650 mm |
| Brüt makine ağırlığı | kg | 1900 |
İletişimi koparmamak
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. 2006 yılında başladı ve 2018'de kuruldu. Ningbo City, Zhejiang Eyaleti, Ningbo City, Çin Yangtze Nehri Delta Ekonomik Bölgesi'nin güney kanadı. CNC metal kesme ekipmanlarının araştırma, geliştirilmesi, üretimi ve satışları konusunda uzmanlaşmış bir işletmedir. Çin olarak CK6140 Yüksek hassasiyetli CNC Yatay Torna supplier and custom CK6140 Yüksek hassasiyetli CNC Yatay Torna company, Güçlü teknik güç ve zengin endüstri deneyimi ile Hongjia CNC, müşterilere farklı sektörlerdeki müşterilerin ihtiyaçlarını karşılamak için gelişmiş CNC çözümleri sunmaya kararlıdır.
Tesis ve ekipman
Haberler
-
Günümüzün giderek daha karmaşık hale gelen imalat yönetimi, giderek daha yüksek verimli, yüksek hassasiyetli ve son derece entegre işleme çözümleri talep etmektedir. Zhejiang Eyaleti, Ningbo'nun Qianwan Yeni Bölg...
DEVAMINI OKU -
Bir delme ve dokunma makinesi sondaj ve dokunma işlevlerini birleştiren bir makine aletidir. Öncelikle metal, plastik ve ahşap gibi malzemelerde delikleri delmek ve dahili dişler (dokunma) oluşturmak için kullan...
DEVAMINI OKU -
1. Havacılık ve uzay endüstrisi neden tercih ediyor? Yatay Dönüş Merkezleri ? Yerçekimi Avantajı: Büyük iş parçalarının deformasyonundan kaçının Dikey Dönüm Sorunları: A...
DEVAMINI OKU
Endüstri bilgisi
CK6140 Yüksek hassasiyetli CNC Yatay Torna: Hassas Üretimde Öncü
Kuruluşundan bu yana, Ningbo Hongjia CNC Technology Co., Ltd. her zaman "teknolojik yenilik, önce kalite" kurumsal felsefesine bağlı kalmıştır ve CNC teknolojisinin araştırma ve geliştirilmesine ve uygulanmasına bağlıdır. Profesyonel bir tedarikçi ve özelleştirilmiş üretim fabrikası olarak CK6140 Yüksek hassasiyetli CNC Yatay Torna , Hongjia CNC sadece müşteri ihtiyaçlarına göre kişiselleştirilmiş tasarımı gerçekleştirebilen güçlü bir Ar -Ge ekibine sahip olmakla kalmaz, aynı zamanda her CK6140 torna'nın endüstri standartlarını karşılayabilmesini ve hatta aşmasını ve farklı endüstrilerdeki müşterilerin çeşitli ihtiyaçlarını karşılayabilmesini sağlamak için tam bir üretim sistemine ve katı kalite kontrol sürecine sahiptir.
CK6140 Yüksek hassasiyetli CNC yatay torna, Hongjia CNC'nin teknolojik yeniliğinin özüdür. Bu tornalar serisi, mükemmel yüksek hassasiyeti, yüksek güç ve yüksek sertlik tasarımı ile birçok benzer üründen öne çıkıyor. İşleme sırasında stabilite ve hassasiyet sağlamak için iş mili, kılavuz ray, yem sistemi vb. Gibi temel bileşenleri optimize edilmiştir. Özellikle şaftları, diskleri, kolları, özel şekilli yüzeyleri ve dişli iş parçalarını işlemek için uygundur. Otomobil, havacılık ve kalıp üretimi gibi birçok alanda yaygın olarak kullanılır ve birçok üreticinin üretim verimliliğini ve ürün kalitesini artırması için ideal bir seçim haline gelmiştir.
CK6140 yüksek hassasiyetli CNC yatay tornasının konfigürasyonu, Hongjia CNC'nin teknolojik ilerleme arayışını da gösterir. KND gibi çeşitli iyi bilinen CNC sistemleri ve tamamen dijital bir AC servo sistemi ile uyumludur. X ekseni ve Z ekseni, işleme talimatlarının kesin olarak yürütülmesini sağlamak için yarı kaplamalı döngü kontrolü kullanır. Torna'da kullanılan C3 seviyesi hassas bilyalı vidanın sadece iletim verimliliğini arttırmakla kalmayıp aynı zamanda termal deformasyonu etkili bir şekilde azalttığını ve işleme doğruluğunun uzun süreli stabilitesini sağladığını belirtmek gerekir. Elektrik bileşenleri, ekipmanın güvenli ve güvenilir bir şekilde çalışmasını sağlamak için hepsi CE veya yerli 3C sertifika standartlarını karşılayan tanınmış yerli ve yabancı markalardan seçilir.
Kalite kontrolü açısından, Hongjia CNC son derece katı önlemler aldı. Her CK6140 yüksek hassasiyetli CNC yatay tornası, fabrikadan ayrılmadan önce bir dizi titiz test prosedürüne tabi tutulmalıdır; Makine takımının uzun süreli kullanımda yüksek hassasiyet ve stabiliteyi koruyabilmesini sağlamak için X ekseni ve z ekseninin konumlandırma doğruluğunu ve tekrarlanabilirliğini doğru bir şekilde ölçmek için kullanılır. Bu süreç sadece Hongjia CNC'nin nihai ürün kalitesi arayışını yansıtmakla kalmaz, aynı zamanda müşterilere olan bağlılığının somut bir uygulamasını yansıtmaktadır-EĞİTİM TENHA'ya olan bağlılığının somut bir uygulaması, güvenle hazırlanmış bir sanat eseri, güven ve güvene layık.
Mükemmel ürün performansına ek olarak, Ningbo Hongjia CNC Technology Co., Ltd de mükemmel hizmet sistemi için piyasada büyük beğeni topladı. Satış öncesi danışma, çözüm tasarımı, kurulum ve devreye alımdan satış sonrası teknik desteğe kadar Hongjia CNC, müşterilerin satın alma, kullanım ve bakım süreci sırasında çok yönlü destek almasını sağlamak için tek noktadan hizmet sunar. Şirket, yüksek kaliteli ürün ve hizmetlerin işletmeler ve müşteriler arasındaki kazan-kazan durumlarının temeli olduğunun farkındadır. Bu nedenle, hizmet süreçlerini sürekli optimize eder, hizmet kalitesini artırır ve uzun vadeli ve istikrarlı işbirlikçi ilişkiler kurmaya kararlıdır. .
