Ev / Ürünler / Yatay CNC Turning ve Freze Serisi / NC-106DS Çift-Sözlü Otomatik Yerleştirme Yatay Dönüş Merkezi NC-106DS Çift-Sözlü Otomatik Yerleştirme Yatay Dönüş Merkezi

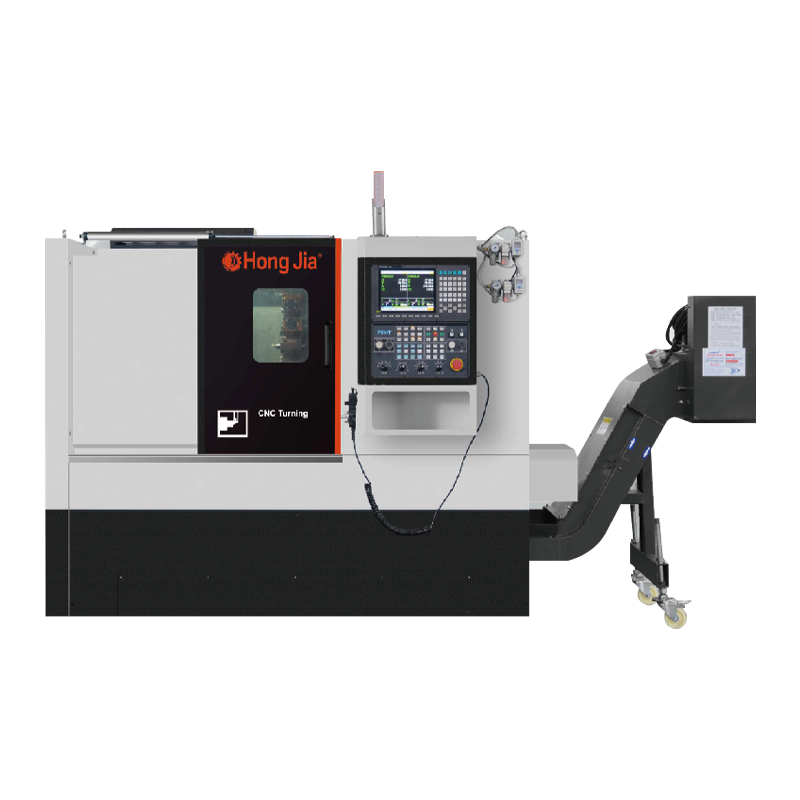

Çift-Sözlü Otomatik Yerleştirme Yatay Dönüş Merkezi, Dönüş, Delme, Sıkıcı, Freze ve Dokunma gibi birden fazla işlem işlevini entegre eden gelişmiş bir makine aletidir. Eşsiz çift-spindle tasarımı, iş parçasının iki iğ arasındaki otomatik olarak yerleştirilmesini fark ederek işleme verimliliğini ve hassasiyetini büyük ölçüde artırır.

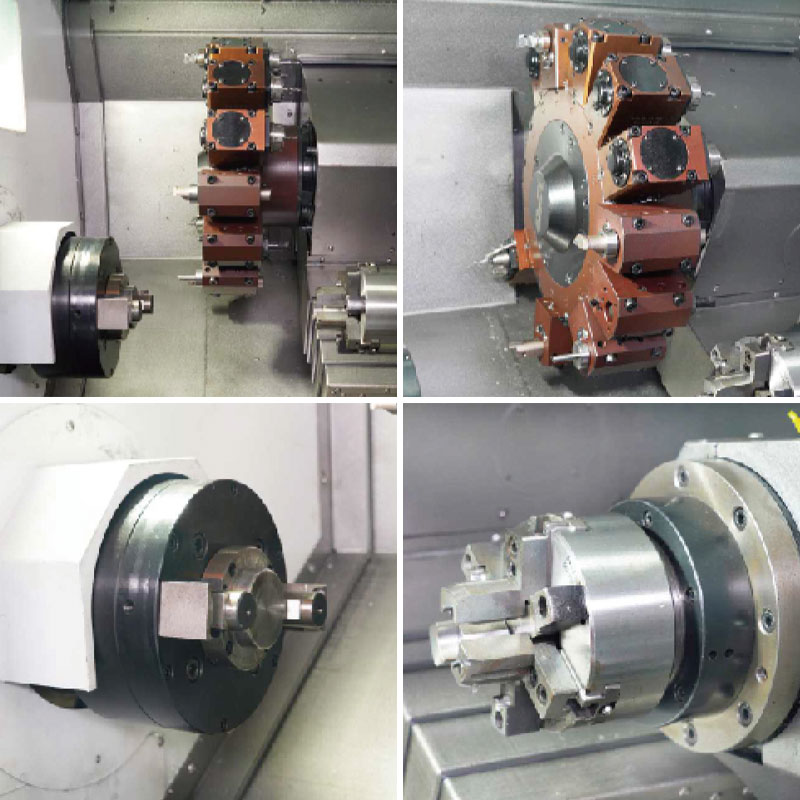

Çift-SPINDLE yapı, iki iğ arasındaki iş parçasının sorunsuz bir şekilde yerleştirilmesini sağlayabilir, sıkıştırma sürelerinin sayısını azaltabilir ve işleme verimliliğini artırabilir. İş mili, çeşitli malzemelerin hassas işlenmesi için uygun olan kararlı performansa ve yüksek hıza sahiptir. Karmaşık parçaların bir kerelik işleme ihtiyaçlarını karşılamak için dönüş, sondaj, sıkıcı, freze ve dokunma gibi çoklu işleme işlevlerini entegre eder.
Soğutucu tankı, kullanıcıların temizlenmesi ve bakımı için uygun olan ve makine takımının uzun süreli kararlı çalışmasını sağlayan bir çekme tasarımı benimser. Soğutucu, kesme alanını etkili bir şekilde soğutmak ve aletin servis ömrünü uzatmak için dolaşır. .
Üretim bilgileri
İşleme özelliği
1. Torna, sondaj ve sıkıcı gerçekleştirilebilir
2. Ağır kesim elde etmek için yüksek sertlikli temel yapı
3. Yüksek üretim elde etmek için mükemmel kesme yeteneği ve stabil işleme doğruluğu
4. Çizim soğutma suyu tankı kolay temizlik ve kesme için kullanılır
5. Standart Tank Kapasitesi: 100L
Takım Tezgahı Temel Yapılandırma
1. Yeni Nesil Sytec/22TB
2. Yeni Nesil Sürücü Motor ve Mil Sürüşü
3. Dahili Yüksek Hızlı Hassas Motorlu Mil standarttır
4. Tayvan veya Japonya tel ray ve vida
5. Ayrı su deposu
6. Yonga Çıkarma Makinesi
7. Yağ basıncı üç pençe
8. Güç Kulesi 15 İstasyon
Teknik parametre
| Öğe | NC-106DS |
| Maks. işleme çapı | Φ160mm |
| Maks. çalışma uzunluğu | 250mm |
| Maks. Dönme Çapı | 500mm |
| Mil Chuck Boyutları | 6/8 inç |
| Mil uç şekli | 5000 dakika -1 |
| Mil diyaframı ile | A2-5 |
| İş mili genişleme tüpünün iç çapı | Φ56mm |
| Ana şaft yatağının iç çapı | Φ45mm |
| İş mili | Φ80mm |
| Nominal Mil Torku | 11kw |
| Maks. mili torku | 35n.m |
| Taret yüzeylerinin sayısı | 70n.m |
| Dış çaplı alet sapı | 15 |
| Biraz koltuk delik | 20x20 |
| TARRET GÜÇ KAFA MODELİ | Φ25mm |
| Taret güç kafasının maksimum hızı | BMT40/ER25 |
| Kesici kulesi güç kafa motor gücü | 4000 dakika -1 |
| Taret güç kafa torku | 2.4kw |
| Taret güç kafa torku | 7.7n.m |
| Besleme Ekseni Z/X yön Seyahati | Z: 370mm x: 185mm |
| Besleme Şaftı Bir yön hareketi | A: 360mm |
| Besleme Şaftı Z/X Motor Gücü | 1.7kw |
| Hızlı Vites Hızı Z/X | Z: 20m/dk x: 20m/dakika |
| Hızlı kaydırma hızı a | A: 20m/dakika |
| Arka şaft gücü | 3.7kw |
| Maks. arka şaftın hızı | 4500 dakika -1 |
| Abaxialend | A2-4 |
| Diyafram içinden uzanmak | Φ36mm |
| Arka Mil Chuck | 5inch |
| Arka şaftın nominal torku | 14.1 N.M |
| Maks. arka şaftın torku | 30 N.M |
| Güç kaynağı kapasitesi | 13kva |
| Makinenin genel boyutları (lxwxh) | 2260 × 1560 × 1715mm (yonga konveyör olmadan） yonga çıkarma makinesi dahil değil |
| Makine ağırlığı | 3800kg |
