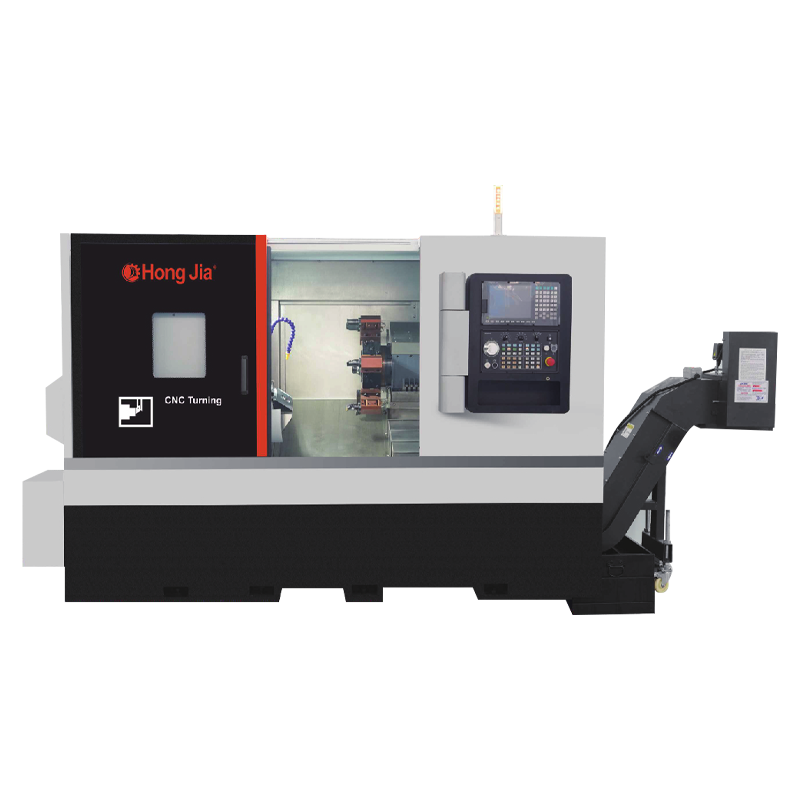

NC110D Drive Head Motor Yatay Dönüş Merkezi
Power Head Motor Yatay Dönüş Merkezi sadece geleneksel torna işleme işlevlerine sahip olmakla kalmaz, aynı zamanda sondaj ve sıkıcı gibi çeşitli işleme işlemlerini de gerçekleştirebilir. Bu çok yönlülük, bir cihazın birden fazla işlemi tamamlamasını sağlar, ekipman değiştirme ve iş parçası aktarımı süresini azaltır ve genel işlem verimliliğini artırır.
Ekipman, işleme sırasında stabilite ve hassasiyet sağlamak için yüksek rigidite temel yapı tasarımı benimser. Bu tasarım, ekipmanın ağır kesim tarafından getirilen büyük yüke dayanmasını ve aynı işlem doğruluğunu korumasını, böylece yüksek hassasiyetli ve yüksek kaliteli parçaların işleme gereksinimlerini karşılamasını sağlar.
Güç kafası motor, ekipmanın temel bileşenidir. Doğru ve hızlı beslenme ve dönme hareketi elde etmek için ileri motor teknolojisi ve kontrol sistemi benimser. Bu yüksek performanslı güç kafa sistemi sadece işleme verimliliğini artırmakla kalmaz, aynı zamanda işleme işleminin istikrarını ve güvenilirliğini de sağlar.
Üretim bilgileri
İşleme kapasitesi
1. Torna, sondaj ve sıkıcı gerçekleştirilebilir
2. Ağır kesim elde etmek için yüksek sertlikli temel yapı
3. Yüksek üretim elde etmek için mükemmel kesme yeteneği ve stabil işleme doğruluğu
4. Çizim soğutma suyu tankı kolay temizlik ve kesme için kullanılır
5. Standart Tank Kapasitesi: 125L

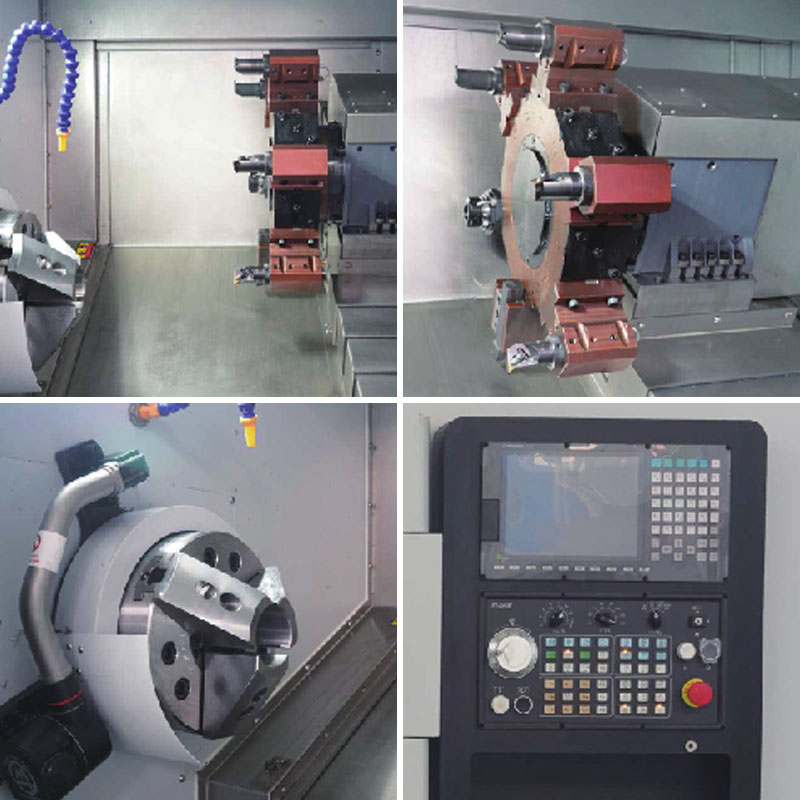

Takım Tezgahı Temel Yapılandırma
1. Yeni Nesil Sytec22ta
2. Yeni Nesil Sürücü Motoru
3. Yeni nesil yüksek tork servo mil motoru standarttır
4. Tayvan veya Japonya tel ray ve vida
5. Ayrı su deposu
6. Yonga Çıkarma Makinesi
7. Yağ basıncı üç pençe
8. Dahili yüksek hızlı üniteli standart ile standart mekanik iş mili
Teknik parametre
| Öğe | Birim | NC-110D | |
| Maks. Yatağın çapını döndürmek | mm | Φ750 | |
| Maks. işleme çapı | mm | Φ600 | |
| Maks. çalışma uzunluğu | mm | 700 | |
| Maks. Delik çapından geçiş çubuğu | mm | Φ75 | |
| Ana eksen | Mil Burun Formu | A2-8/11 | |
| Delik çapında mil | mm | Φ86 | |
| İş mili iç deliğinin konikliği | MT-6 | ||
| Üç çeneli chuck tutma özelliği | 10 " | ||
| Çekme çubuğu aksiyon formu | Hidrolik basınç | ||
| Maks. Mil Hızı | R/dk | 2500 dakika -1 | |
| Ana motor gücü | KW | 15/18.5 | |
| Beslemek | X ekseni seyahati | mm | 350 |
| Z eksenli seyahat | mm | 750 | |
| X/Z ekseni hızlı hareket etme hızı | m/dk | 25 | |
| Kesinlik | Konumlandırma doğruluğu (x/z) | mm | ± 0.005 |
| Tekrarlanan konumlandırma doğruluğu (x/z) | mm | ± 0.003 | |
| Elektrikli alet kulesi | Alet numarası | 12 | |
| Sürüş formu | Servo | ||
| Merkezin Yüksekliği | mm | 100 | |
| Takım Değişikliği Süresi (T-T) | S | 0.2 | |
| Sıkıcı araç tutucu özellikleri | mm | 50 | |
| Square Alet Tutucu Özellikleri | mm | 25 | |
| Güç kafası hızı | R.P/MIN | 4000 | |
| Güç Kafası Motor Gücü | KW | 3.6 | |
| Güç başı torku | N.M | 15 | |
| Powerhead tipi | BMT | 65 | |
| Püskürtme | Düz pahalı kılıfın konikliği | MT-5 | |
| Orta kol çapı | mm | Φ80 | |
| Üst kollu maksimum seyahat | mm | 100 | |
| Emniyet kalkanı | Tamamen kapalı | ||
| Sayısal kontrol sistemi | Yeni Nesil 22TA/FANUC 0I-TF | ||
| Makine ağırlığı | Kilogram | 5200 | |
| Makinenin genel dirnensiyonları (lxwxh) | mm | 2980 × 2200 × 1950 | |
İletişimi koparmamak
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. 2006 yılında başladı ve 2018'de kuruldu. Ningbo City, Zhejiang Eyaleti, Ningbo City, Çin Yangtze Nehri Delta Ekonomik Bölgesi'nin güney kanadı. CNC metal kesme ekipmanlarının araştırma, geliştirilmesi, üretimi ve satışları konusunda uzmanlaşmış bir işletmedir. Çin olarak NC110D Drive Head Motor Yatay Dönüş Merkezi supplier and custom NC110D Drive Head Motor Yatay Dönüş Merkezi company, Güçlü teknik güç ve zengin endüstri deneyimi ile Hongjia CNC, müşterilere farklı sektörlerdeki müşterilerin ihtiyaçlarını karşılamak için gelişmiş CNC çözümleri sunmaya kararlıdır.
Tesis ve ekipman
Haberler
-
Günümüzün giderek daha karmaşık hale gelen imalat yönetimi, giderek daha yüksek verimli, yüksek hassasiyetli ve son derece entegre işleme çözümleri talep etmektedir. Zhejiang Eyaleti, Ningbo'nun Qianwan Yeni Bölg...
DEVAMINI OKU -
Bir delme ve dokunma makinesi sondaj ve dokunma işlevlerini birleştiren bir makine aletidir. Öncelikle metal, plastik ve ahşap gibi malzemelerde delikleri delmek ve dahili dişler (dokunma) oluşturmak için kullan...
DEVAMINI OKU -
1. Havacılık ve uzay endüstrisi neden tercih ediyor? Yatay Dönüş Merkezleri ? Yerçekimi Avantajı: Büyük iş parçalarının deformasyonundan kaçının Dikey Dönüm Sorunları: A...
DEVAMINI OKU
Endüstri bilgisi
Drive Head Motor Yatay Dönüş Merkezinin Yüksek Verimli İşleme Özellikleri
1. Yapısal özellikler ve yüksek verimlilik
Sürücü Kafa Motoru Yatay Dönüş Merkezi Genellikle bir portal çerçevesi yapısını benimser ve makine yatağı çoğunlukla kalıpın işleme doğruluğunu iyileştirmeye elverişli olan iyi sönümleme performansına ve düşük termal iletkenliğe sahip polimer beton malzemeden yapılmıştır. Ningbo Hongjia CNC Technology Co., Ltd tarafından üretilen Drive Head Motor Yatay Dönüm Merkezi, yüksek hızlı işlem altında takım takımının stabilitesini ve doğruluğunu sağlamak için bu gelişmiş yapısal tasarımı benimser.
2. Gelişmiş Sürücü Teknolojisi
Tahrik modu açısından, sürücü kafası motor yatay dönüş merkezi, geleneksel doğrusal hareketten (x/y/z ekseni) servo motor ve bilyalı vida tahrikinden mevcut doğrusal motor sürücüye gelişmiştir. Doğrusal motor, döner hareketi doğrusal harekete dönüştüren iletim elemanını ortadan kaldırır, böylece dinamik performansı, hareket hızını ve eksenin işleme doğruluğunu önemli ölçüde iyileştirir. Ningbo Hongjia CNC Technology Co., Ltd'nin bazı ürünleri, takım tezgahının eksen ivmesini ve hızlı hareket hızını büyük ölçüde geliştiren ve böylece üretim verimliliğini önemli ölçüde artıran doğrusal motor tahrik teknolojisini benimsemiştir.
Ek olarak, döner masanın salınımı ve iğ kafasının salınımı ve dönüşü tork motorları tarafından yaygın olarak gerçekleştirilir. Tork motoru, rotoru doğrudan mekanik iletim elemanları olmadan sürülecek bileşene sabitlenen senkron bir motordur. Bu nedenle, son derece yüksek statik ve dinamik yük sertliğine sahiptir, bu da döner eksenin ve salıncak ekseninin konumlandırma doğruluğunu ve tekrarlanabilirliğini artırır.
3. Yüksek hassasiyetli elektrikli mil
Elektrikli mil, tahrik kafası motor yatay dönüş merkezinin temel bileşenidir. Kalıp serbest biçimli yüzeylerin ve karmaşık konturların işlenmesinde, daha küçük çaplı uç değirmeni kullanılır, bu da elektrikli milin çok yüksek bir hıza sahip olmasını gerektirir. Şu anda, piyasadaki yüksek hızlı işleme merkezlerinin iş mili hızı çoğunlukla 18000 ila 42000R/dakika arasındadır, bazı üst düzey ürünlerin mil hızı 54000R/dakikadan fazla bile ulaşabilir. Ningbo Hongjia CNC Technology Co., Ltd'nin Drive Head Motor Yatay Dönüş Merkezi, çeşitli karmaşık kalıpların işleme ihtiyaçlarını karşılayabilen yüksek hız ve iyi stabiliteye sahip yüksek hassas bir elektrikli iş miliyle donatılmıştır.
Yüksek hızlı elektrikli milin stabilitesini sağlamak için, takım tezgahı sıcaklık artışını, eksenel yer değiştirmesini ve motorun, rulmanını ve iş mili'yi izlemek için sıcaklık, yer değiştirme ve titreşimi ölçmek için sensörler ile donatılmıştır. Bu sensörler, iş mili hızını ve besleme hızını değiştirmek, işleme parametrelerini optimize etmek ve böylece işleme doğruluğunu ve verimliliğini sağlamak için CNC sistemi için düzeltme verileri sağlar.
4. Gelişmiş kontrol sistemi
CNC kontrol sistemi, takım tezgahı işlemenin hızını, doğruluğunu ve yüzey kalitesini büyük ölçüde belirleyen tahrik kafası motor yatay dönüş merkezinin önemli bir parçasıdır. Üst düzey CNC kontrol sistemlerinin program segmenti işleme süresi genellikle 0.5m'den daha azına ulaşabilir, bu da yüksek hızlı işlemede veri akışının gerçek zamanlı işleme gereksinimlerini karşılayabilir. Ningbo Hongjia CNC Technology Co., Ltd'nin Drive Head Motor Yatay Dönüş Merkezi, yüksek hızlı işlem altında takım takımının stabilitesini ve doğruluğunu sağlamak için gelişmiş bir CNC kontrol sistemi ile donatılmıştır. .
