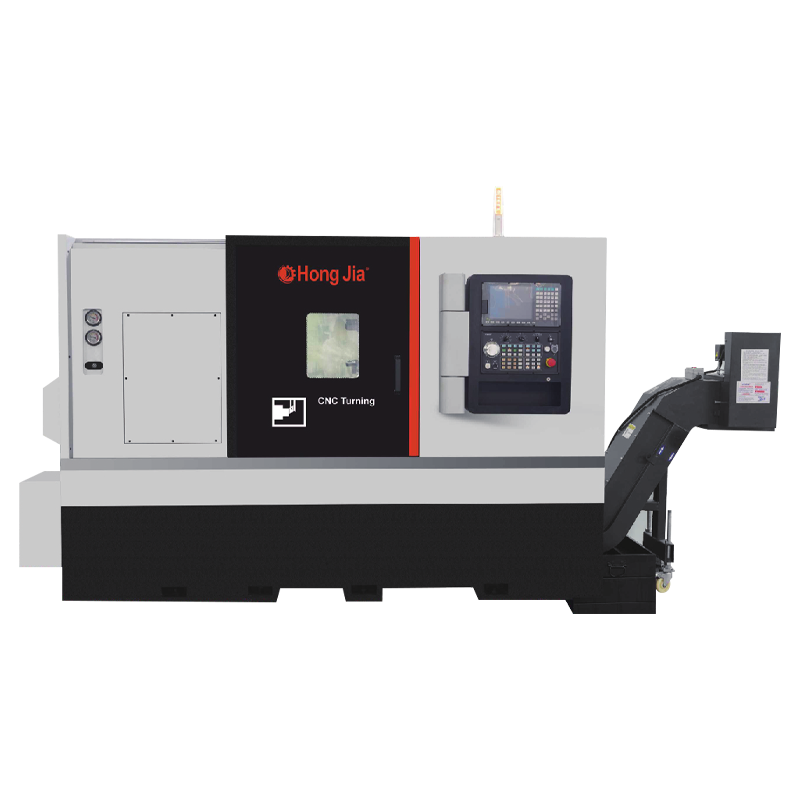

NC110D-Y Yüksek Üretim Yatay Dönüş Merkezi
Yüksek verimli yatay dönüş merkezleri, çeşitli malzemelerin ve şekillerin parçalarının işlenmesiyle kolayca başa çıkabilen yüksek performanslı iğler ve kesme sistemleri kullanır. Güçlü kesme gücü ve sabit kesme hızı, işleme verimliliğini ve işleme kalitesini sağlar. Optimize edilmiş takım yolları ve kesme parametreleri, kesme sırasında titreşimi ve aşınmayı azaltır ve takım ömrünü uzatır.
Hassas kılavuz raylar ve konumlandırma sistemleri, işleme sırasında yüksek hassasiyet ve stabilite sağlar. Gelişmiş Sensörler ve Kontrol Sistemleri, işleme doğruluğunda tutarlılığı sağlamak için işleme parametrelerini gerçek zamanlı olarak izler ve ayarlar. Güvenilir sıkıştırma sistemleri ve armatürler, işleme sırasında parçaların stabilitesini ve konumlandırma doğruluğunu sağlar.
Yüksek derecede otomasyon, çeşitli otomatik yükleme ve boşaltma yöntemlerini destekler, manuel müdahaleyi azaltır ve üretim verimliliğini artırır. Optimize edilmiş takım tezgahı yapısı ve ısı yayma sistemi uzun süreli kararlı çalıştırma, kesinti süresini azaltın ve genel çıktıyı artırın. .
Üretim bilgileri
İşleme kapasitesi
1. Torna, sondaj ve sıkıcı gerçekleştirilebilir
2. Ağır kesim elde etmek için yüksek sertlikli temel yapı
3. Yüksek üretim elde etmek için mükemmel kesme yeteneği ve stabil işleme doğruluğu
4. Çizim soğutma suyu tankı kolay temizlik ve kesme için kullanılır
5. Standart Tank Kapasitesi: 125L

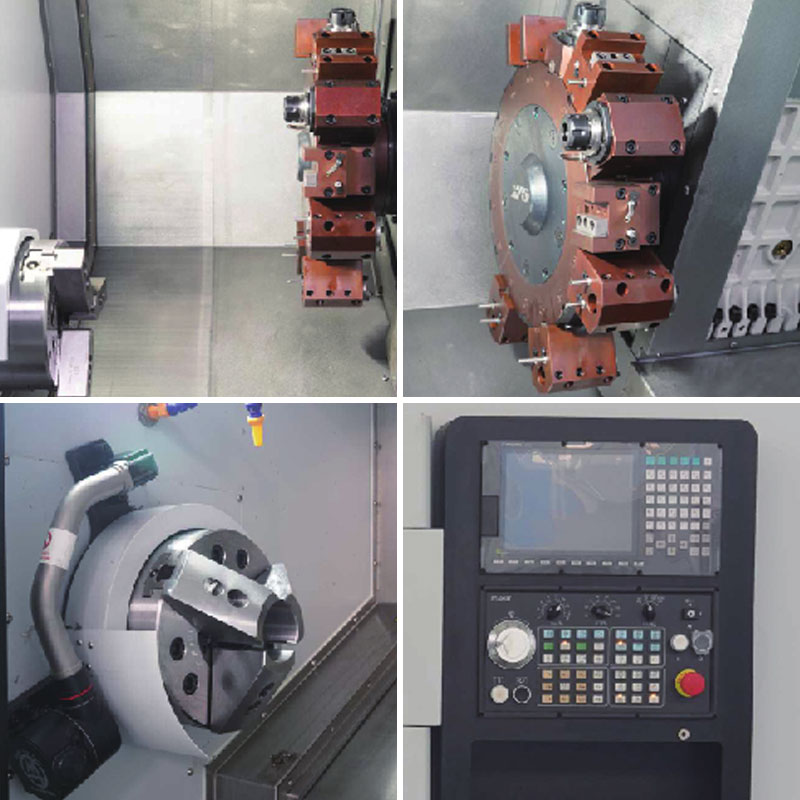

Takım Tezgahı Temel Yapılandırma
1. Yeni Nesil Sytec/22TB
2. Yeni Nesil Sürücü Motoru
3. Yeni nesil yüksek tork servo mil motoru standarttır
4. Tayvan veya Japonya tel ray ve vida 5.
6. Yonga Çıkarma Makinesi
7. Yağ basıncı üç pençe
8. Dahili yüksek hızlı üniteli standart ile standart mekanik iş mili
Teknik parametre
| Öğe | Birim | NC-110D-Y | |
| Maks. Yatağın çapını döndürmek | mm | Φ750 | |
| Maks. işleme çapı | mm | Φ600 | |
| Maksimum. | mm | 700 | |
| Maks. Delik çapından geçiş çubuğu | mm | Φ75 | |
| Ana eksen | Mil Burun Formu | A2-8/11 | |
| Delik çapında mil | mm | Φ86 | |
| Mil iç deliğinin konikliği | MT-6 | ||
| Üç çeneli chuck tutma özelliği | 10 " | ||
| Çekme çubuğu aksiyon formu | Hidrolik basınç | ||
| Maks. Mil Hızı | R/dk | 2500 dakika -1 | |
| Ana motor gücü | KW | 15/18.5 | |
| Beslemek | X ekseni seyahati | mm | 350 |
| Z eksenli seyahat | mm | 750 | |
| X/Z ekseni hızlı hareket etme hızı | m/dk | 25 | |
| Kesinlik | Konumlandırma doğruluğu (x/z) | mm | ± 0.005 |
| Tekrarlanan konumlandırma doğruluğu (x/z) | mm | ± 0.003 | |
| Elektrikli alet kulesi | Alet numarası | 12 | |
| Sürüş formu | Servo | ||
| Merkezin Yüksekliği | mm | 100 | |
| ToolChangetime (T-T) | S | 0.2 | |
| Sıkıcı araç tutucu özellikleri | mm | 50 | |
| Square Alet Tutucu Özellikleri | mm | 25 | |
| Güç kafası hızı | R.P/MIN | 4000 | |
| Güç Kafası Motor Gücü | KW | 3.6 | |
| Güç başı torku | N.M | 15 | |
| Powerhead tipi | BMT | 55/65 | |
| Y ekseni | Y ekseni seyahati | mm | 150 |
| Y eksenli motor torku | N.M | 8.4 | |
| Y ekseni vidası | toplar | 3206 | |
| Y Ekseni Kılavuzu Formu | Dikdörtgen sert raylar / tel raylar | Dikdörtgen sert ray | |
| Püskürtme | Düz pahalı kılıfın konikliği | MT-5 | |
| Orta kol çapı | mm | Φ80 | |
| Üst kollu maksimum seyahat | mm | 100 | |
| Emniyet kalkanı | Tamamen kapalı | ||
| Sayısal kontrol sistemi | Sytec 22tb/Fan UC OI-TF | ||
| Makine ağırlığı | Kilogram | 5350 | |
| Makinenin genel boyutları (lxwxh) | mm | 2980 × 2200 × 1950 | |
