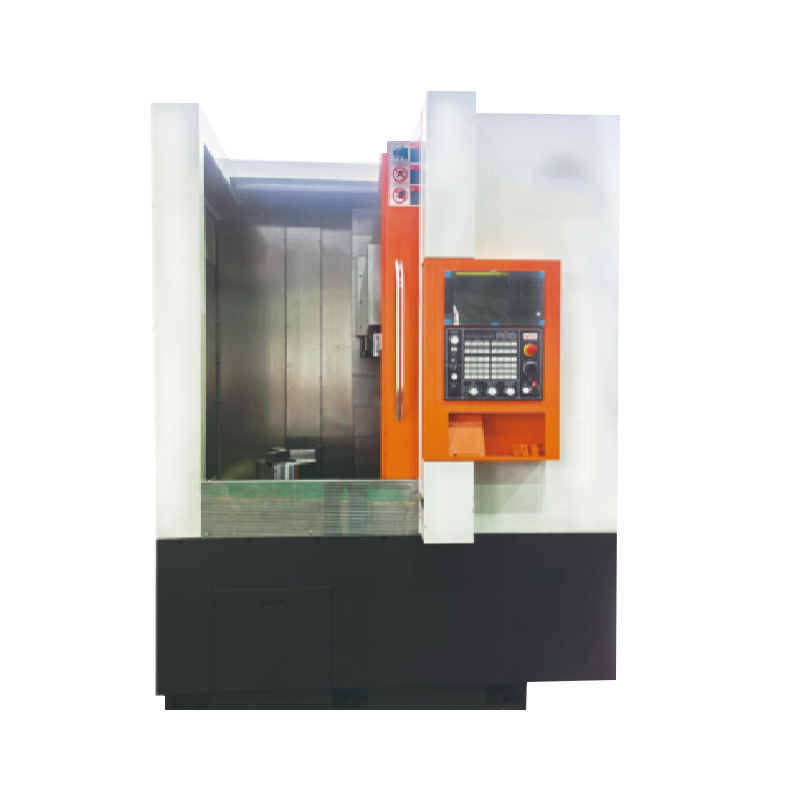

V600 CNC dikey torna
V600 CNC vertical lathe is a high-rigidity, excellent cost-effective machine tool, the machine tool X-axis adopts an over-positioning dynamic column structure, configured with three guide rails, with a large bearing cross-section, so that the machine tool has a high degree of rigidity and shock-absorbing, can ensure high-precision, high-load cutting, can be inside and outside the cylindrical surfaces, inside and outside the conical Yüzeyler, dairesel yaylar ve ayrıca demir metalin yüksek hızlı dönüşünün dönüş yüzeyinin karmaşık şekilleri, demir dışı metaller ve kaba ve kaplamanın bazı metalik olmayan kısımları.
Genel: Elektromekanik entegrasyon tasarımı, kompakt yapı, makul düzen, güzel modelleme. Kapalı koruma cihazı, otomatik arka çip çıkarma, hidrolik güç aynası otomatik kelepçeleme. Tüm makine sonlu bir eleman optimizasyon tasarımı, güvenilir performans, iyi dinamik sertlik ve kararlı çalışma benimser.
Temel: Taban, entegre kutu tipi bir tabandır ve nervürlü düzen, makinenin iyi bir sertliğe sahip olmasını sağlayan sonlu elemanlar tarafından en uygun şekilde tasarlanmıştır ve malzeme, yüksek mukavemet ve iyi titreşim emici özelliklere sahip yüksek yoğunluklu dökme demir benimser.
Sütun: Dikdörtgen bir kesit kolonu tabanda bulunur, sürükleme plakası, biri altta desteklenen sütuna sabitlenmiş üç tel rayını benimser, böylece takım tezgahı daha iyi sertliğe sahiptir, ağır kesime dayanabilir ve uzun süre yüksek doğruluğu korur.
İş mili: İş mili, yüksek performanslı bir iş mili motoru tarafından tahrik edilir ve mil taşıyan, ithal yüksek hassasiyetli çift sıralı silindirik rulman yatakları ve çift yönlü açısal temas yataklarını benimserken, arka desteği eksenel ve radyal kesici yükleme yükü yükleme gereksinimlerini karşılayabilecek yüksek hassasiyetli çift sıralı silindirik silindir yataklarını benimser.
Takım Tutucu: Büyük kesme kuvveti, yüksek güvenilirlik ve küçük işleme parazitine sahip, ithal yüksek performanslı yatay hidrolik alet tutucu. Besleme: X, Z yön aleti hareketi bir servo motor, hassas bilyalı vidalı şanzıman, vida C3 seviyesi büyük çaplı bilyalı kılavuz çubuğu ön basınç ön tasarımı, yüksek sertlik ve iyi hassasiyetle kullanılır. Her eksen kılavuzu bir silindir kılavuzunu benimser, doğrusal bir silindir kılavuzu yüksek sürtünme direnci, yüksek hassasiyet, yüksek yük, vb.
Sistem: Fanuc 0I-TF Plus (5) CNC sistemi ve AC uzunlamasına ve enine servo sistemi, güvenilir performans.
Üretim bilgileri
Makine yapılandırması
V600 CNC vertical lathe is a high-rigidity, excellent cost-effective machine tool, the machine tool X-eksen adopts an over-positioning dynamic column structure, configured with three guide rails, with a large bearing cross-section, so that the machine tool has a high degree of rigidity and shock-absorbing, can ensure high-precision, high-load cutting, can be inside and outside the cylindrical surfaces, inside and outside the conical Yüzeyler, dairesel yaylar ve ayrıca demir metalin yüksek hızlı dönüşünün dönüş yüzeyinin karmaşık şekilleri, demir dışı metaller ve kaba ve kaplamanın bazı metalik olmayan kısımları.
Genel: Elektromekanik entegrasyon tasarımı, kompakt yapı, makul düzen, güzel modelleme. Kapalı koruma cihazı, otomatik arka çip çıkarma, hidrolik güç aynası otomatik kelepçeleme. Tüm makine sonlu bir eleman optimizasyon tasarımı, güvenilir performans, iyi dinamik sertlik ve kararlı çalışma benimser.
Temel: Taban, entegre kutu tipi bir tabandır ve nervürlü düzen, makinenin iyi bir sertliğe sahip olmasını sağlayan sonlu elemanlar tarafından en uygun şekilde tasarlanmıştır ve malzeme, yüksek mukavemet ve iyi titreşim emici özelliklere sahip yüksek yoğunluklu dökme demir benimser.
Sütun: Dikdörtgen bir kesit kolonu tabanda bulunur, sürükleme plakası, biri altta desteklenen sütuna sabitlenmiş üç tel rayını benimser, böylece takım tezgahı daha iyi sertliğe sahiptir, ağır kesime dayanabilir ve uzun süre yüksek doğruluğu korur.
İş mili: İş mili, yüksek performanslı bir iş mili motoru tarafından tahrik edilir ve mil taşıyan, ithal yüksek hassasiyetli çift sıralı silindirik rulman yatakları ve çift yönlü açısal temas yataklarını benimserken, arka desteği eksenel ve radyal kesici yükleme yükü yükleme gereksinimlerini karşılayabilecek yüksek hassasiyetli çift sıralı silindirik silindir yataklarını benimser.
Takım Tutucu: Büyük kesme kuvveti, yüksek güvenilirlik ve küçük işleme parazitine sahip, ithal yüksek performanslı yatay hidrolik alet tutucu. Besleme: X, Z yön aleti hareketi bir servo motor, hassas bilyalı vidalı şanzıman, vida C3 seviyesi büyük çaplı bilyalı kılavuz çubuğu ön basınç ön tasarımı, yüksek sertlik ve iyi hassasiyetle kullanılır. Her eksen kılavuzu bir silindir kılavuzunu benimser, doğrusal bir silindir kılavuzu yüksek sürtünme direnci, yüksek hassasiyet, yüksek yük, vb.
Sistem: Fanuc 0i-TF Plus (5) CNC sistemi ve AC uzunlamasına ve enine servo sistemi, güvenilir performans benimseyin.
Teknik parametre
| Öğe | Birim | V-600 | |
| İşleme kapsamı | Maksimum Dönüş Çapı (yatak gövdesi/eyer) 最大车削直径 Blok türü | Mm Mm | Φ600 (disk türü) φ450 (eksen sınıfı) |
| Maksimum iş parçası yüksekliği | Mm | 450 | |
| Hidrolik aynal chuck çapı | Mm | Φ381 (15 ") | |
| Müdür axis | Mil kafa tipi | A2-11 | |
| İş mili koni deliğinin spesifikasyonu | 1:20 | ||
| Ana mil delik çapı çapı | Mm | Φ66 | |
| Mil Hızı | rpm | 50-2000 | |
| Ana motorun nominal gücü | KW | 15/18.5 | |
| Yatakta | Eksenel inme x/z | Mm | 350/600 |
| Geçmiş hareket hızı x/z | m/dk | 16/20 | |
| Servo Motor Torku X/Z | NM | 20/27 | |
| Yatak kılavuzu ray genişliği x/z | Mm | 35/45 (Silindir Türü) | |
| Bilyalı vidalı modeli x/z | 4010/4010 | ||
| Bıçak tutucu | Bıçak numarası | Tutmak | 12 |
| Araç Değiştirme Süresi | Saniye/ istasyon | 0.6 | |
| Araç Boyutu (Dönüş/Sıkıcı) | Mm | 32*32/φ50 | |
| Diğer | Güç kapasitesi | KVA | 35 |
| Takım tezgahı boyutları (uzunluk x genişlik x yüksekliği) (yonga konveyör hariç) | Mm | 1750*2500*2700 | |
| Makine ağırlığı | Kg | 6200 | |
İletişimi koparmamak
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. 2006 yılında başladı ve 2018'de kuruldu. Ningbo City, Zhejiang Eyaleti, Ningbo City, Çin Yangtze Nehri Delta Ekonomik Bölgesi'nin güney kanadı. CNC metal kesme ekipmanlarının araştırma, geliştirilmesi, üretimi ve satışları konusunda uzmanlaşmış bir işletmedir. Çin olarak V600 CNC dikey torna supplier and custom V600 CNC dikey torna company, Güçlü teknik güç ve zengin endüstri deneyimi ile Hongjia CNC, müşterilere farklı sektörlerdeki müşterilerin ihtiyaçlarını karşılamak için gelişmiş CNC çözümleri sunmaya kararlıdır.
Tesis ve ekipman
Haberler
-
Günümüzün giderek daha karmaşık hale gelen imalat yönetimi, giderek daha yüksek verimli, yüksek hassasiyetli ve son derece entegre işleme çözümleri talep etmektedir. Zhejiang Eyaleti, Ningbo'nun Qianwan Yeni Bölg...
DEVAMINI OKU -
Bir delme ve dokunma makinesi sondaj ve dokunma işlevlerini birleştiren bir makine aletidir. Öncelikle metal, plastik ve ahşap gibi malzemelerde delikleri delmek ve dahili dişler (dokunma) oluşturmak için kullan...
DEVAMINI OKU -
1. Havacılık ve uzay endüstrisi neden tercih ediyor? Yatay Dönüş Merkezleri ? Yerçekimi Avantajı: Büyük iş parçalarının deformasyonundan kaçının Dikey Dönüm Sorunları: A...
DEVAMINI OKU
Endüstri bilgisi
V600 CNC Dikey Torna: Verimli ve hassas bir metal kesme aracı
1. Teknoloji liderliğindeki, verimli bir işleme platformu oluşturma
V600 CNC dikey torna, yüksek sertliği ve mükemmel maliyet etkinliği ile benzer ürünler arasında öne çıkıyor. Takım takımının X ekseni, üç kılavuz ray ve geniş bir yatak bölümü ile donatılmış, takım tezgahının yüksek sertliğini ve mükemmel şok emme performansını sağlayan bir ultra konumlandırma dinamik kolon yapısı benimser. Bu tasarım, V600'ün, demir, demir olmayan metallerin veya bazı metalik olmayan malzemelerin kabaca işlenmesi ve bitirilmesi olsun, yüksek hassasiyetli ve yüksek yük kesme görevleriyle kolayca başa çıkmasını sağlar.
2. Mekatronik tasarımı, kompakt ve güzel yapı
Genel tasarımı V600 CNC dikey torna Kompakt bir yapı, makul bir düzen ve güzel şekil ile gelişmiş mekanik mekanik kavramını somutlaştırır. Kapalı koruyucu cihazı operasyonel güvenliği etkili bir şekilde sağlar, otomatik yonga çıkarma sistemi manuel temizlik yükünü azaltır ve hidrolik güç aynası, iş parçasının otomatik olarak sıkışmasını gerçekleştirerek işlem verimliliğini daha da artırır. Makine aleti, performansın güvenilirliğini, üstün dinamik sertlik ve kararlı çalışmayı sağlayan ve uzun vadeli yüksek kaliteli işlem için sağlam bir temel sağlayan sonlu eleman optimizasyon tasarımını bir bütün olarak benimser.
3. Katı temel, yüksek yoğunluklu makine gövdesi dökmek
Makine takımının tabanı, entegre bir kutu yapısı benimser. Kaburga düzeni, yüksek yoğunluklu dökme demir malzeme ile birleştirilmiş, makine aletine iyi bir sertlik ve mükemmel sismik direnç sağlayan sonlu eleman yöntemi ile optimize edilmiştir. Bu tasarım sadece makine aletinin genel stabilitesini geliştirmekle kalmaz, aynı zamanda yüksek hassasiyetli işleme için güçlü destek sağlar.
4. Katı sütun, ağır kesme zorlukları taşıyan
Tabanda bulunan dikdörtgen kesit kolonu, sütuna sabitlenmiş üç kılavuz ray ile donatılmıştır, bunlardan biri takım tezgahının sertliğini büyük ölçüde artıran, ağır kesme işlemlerine dayanmasını ve uzun süre yüksek hassasiyeti korumasını sağlar.
5. Karmaşık işleme gereksinimlerini karşılamak için yüksek performanslı iğ
V600 CNC dikey torna mili, yüksek performanslı bir mil motoru tarafından yönlendirilir. Mil yatakları, ithal yüksek hassasiyetli çift sıralı silindirik silindir rulmanları ve çift yönlü açısal temas yatakları kullanır. Arka uç desteği ayrıca yüksek hassasiyetli çift sıralı silindirik silindir yatakları kullanır. Bu konfigürasyon, takım tezgahının hem eksenel hem de radyal yönlerde büyük kesme kuvvetlerine dayanabilmesini ve karmaşık işleme koşulları altında yüksek hassasiyet gereksinimlerini karşılamasını sağlar.
6. İşleme verimliliğini artırmak için verimli araç sistemi
Makine aleti, büyük kesme kuvveti, yüksek güvenilirlik ve düşük işleme parazitinin özelliklerine sahip olan ve verimli işleme için ideal bir seçim olan ithal yüksek performanslı yatay hidrolik takım tutucu ile donatılmıştır. Besleme açısından, X ve Z yönlerindeki takım hareketi bir servo motor tarafından tahrik edilir ve hassas bir bilyalı vida tarafından tahrik edilir. Vida, yüksek sertlik ve yüksek hassasiyet sağlamak için bir C3 dereceli büyük çaplı bilyalı kılavuz çubuk ön yük tasarımı benimser. Her eksenin kılavuz rayları, düşük sürtünme direnci, yüksek hassasiyet ve güçlü yük taşıma kapasitesi özelliklerine sahip olan ve verimli ve hassas ağır kesme işlemleri için çok uygun olan silindir kılavuz raylardır.
7. Gelişmiş sistem kararlı kontrol sağlar
V600 CNC dikey torna, FanUC 0i-TF Plus (5) CNC sistemini ve AC uzunlamasına ve lateral servo sistemlerini benimser. Sistem performansı güvenilirdir ve takım takımının verimli ve kararlı çalışması için sağlam bir garanti sağlar. Bu yapılandırma sadece işleme doğruluğunu iyileştirmekle kalmaz, aynı zamanda işlem sürecini de basitleştirir ve karmaşık işlem görevlerini bile ele almayı kolaylaştırır. .
