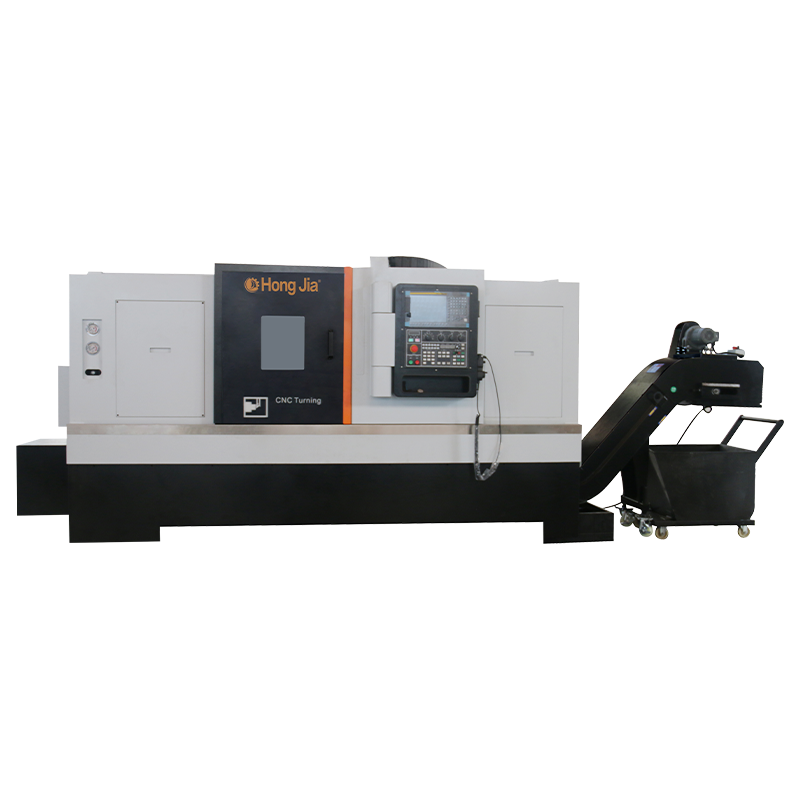

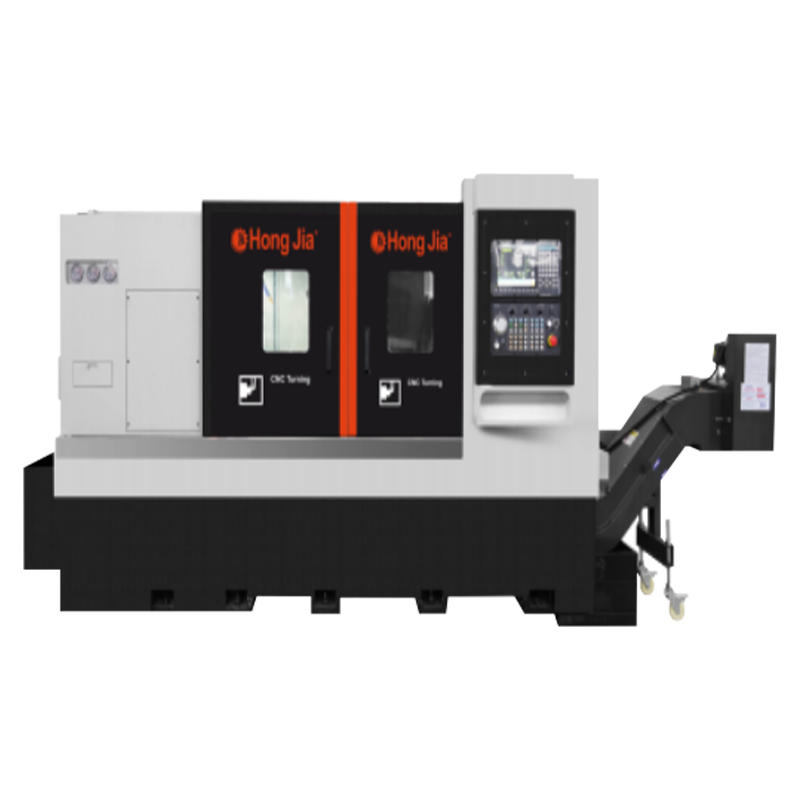

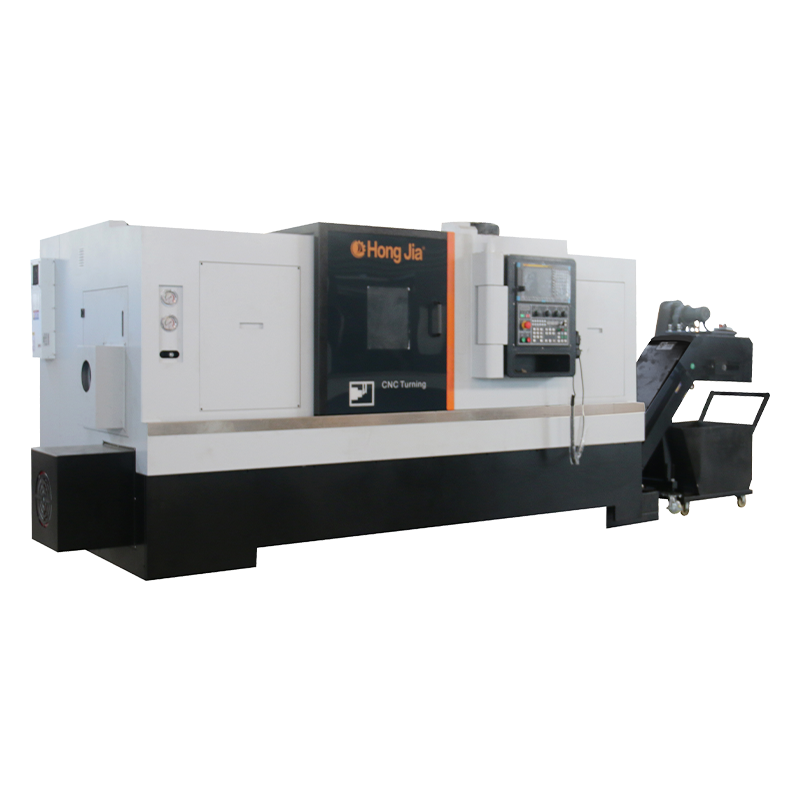

NC-115/1000 CNC Torna

NC-115/1000 CNC torna, standart Japon fanuc0i-TF kontrol sistemi ile donatılmıştır.
ISO NC-115 Dönüş Merkezi derecesine (statik doğruluk, boyutsal ve kesme performansı) tam uyum içinde tasarlanmış, inşa edilmiş ve test edilmiştir.
Maksimum X ekseni seyahati 320mm, maksimum z ekseni seyahati 1000 mm'dir ve bu rakamlar x ekseni ve Z ekseni konumlandırma doğruluğuna 0.008mm ve 0.005mm tekrarlanabilirlik ile standart 18.0 '(380mm) aynaya dayanmaktadır.

Yatağın geniş çalışma alanı, çeşitli boyutlardaki iş parçalarını işlemek için uygundur: maksimum döner çap 730 mm, işlenmiş parçaların maksimum çapı 550mm, işlenmiş parçaların maksimum çapı 550mm, işlenmiş parçaların maksimum çapı 550mm'dir.
Hongjia tarafından tasarlanan ve üretilen NC115-1000 CNC torna, 30 derecelik ayrılmaz bir benimser. Eğimli yatak yapısı, iyi sertlik ve dayanıklılık. Tüm yapı ve döküm tasarımı tersine sonlu eleman analizini benimser. Hongjia'nın benzersiz tasarım metodolojisi, tüm takım takımlarının daha bilimsel ve makul yapısal sertliğe sahip olmasını sağlar.
Honka NC-115/1000 takım tezgahı toplam 6600kg ağırlığa sahiptir ve takım takımının genel stabilitesini, sertliği ve işleme kapasitesini sağlayan yüksek kaliteli dökme demirden yapılmıştır.
İş mili
NC-115/1000, Chuck-tipi bir iş mili ile donatılmıştır ve burun modeli ANSIA2-11, standart olarak bir dizi yumuşak çeneli 18.0 '(380mm) üç çeneli güç aynası ile donatılmıştır.
Makine Mil Motor Gücü: 22 kW (sürekli), 27.5 kW (15 dakika sürekli).
NC-115/1000 makine iş mili, 1000 rpm hıza sahip bir alfa motor sürücüsü ve 625 rpm temel hızda 285nm (15 dakika) nominal torkla donatılmıştır.
NC-115/1000 iş mili kemer güdümlüdür.
Milin beş rulmanı vardır - bir silindir yatağı ve dört açısal temas yatağı. Milin genel sertliğini arttırmak için bir çift açısal kontak rulmanı iş mili önüne ve arkasına monte edilir. 2 Açısal temas yatakları, milin rulmanlarından 15 mm uzaklıkta, iş mili rulman doğruluğunu artırmak için, milin ön ucuna monte edilir. Milin önündeki yatak deliği 170 mm'dir.
Silinli rulmanlar ve açısal temaslı yatakların kombinasyonu, sisteme mükemmel termal stabilite ve artan radyal ve eksenel sertlik verir. Milin ön ucu, dış ortamın iş mili iç kısmını etkilemesini önlemek için labirent kapalıdır.

NC-115/1000 serisinin iş mili, sert dokunma, 1 derecelik indeksleme ve iş mili konumlandırma için temassız bir manyetik kodlayıcı ile donatılmıştır.
Soğutucu devre sistemi ile ultra ince hidrolik sıkıştırma mekanizması, iş parçalarını sıkmak için üç çeneli güç aynasına veya koltuk adaptörüne bağlanabilir. Makine, ince döner silindirlerin kullanılması nedeniyle küçük bir ayak izine sahiptir.
Bir hidrolik döner silindir basınç göstergesi, aynanın veya koltuk üzerindeki akım kuvvetini gözlemlemek için makinenin önünün sol tarafına sabitlenir.
Döner silindirin hidrolik basıncı 74psi (5kg/cm2) ila 592psi (40kg) ile ayarlanabilir. İş mili kelepçeleme basıncı sol servis kapısından kolayca ayarlanabilir. Erişim kapısına bir güvenlik kilitleme anahtarı monte edilir.
Mil kelepçeleme basıncı 500kg ila 4000kg arasında ayarlanabilir. İş mili kravat çubuğunun maksimum mil hareketi 15 mm'dir. NC-115/1500 iş mili çubuğu 120 mm verim kapasitesine sahiptir.
Servo tareti
NC-115/1000, standart 12 konumlu iki yönlü servo tareti ile donatılmıştır. 25*25mm sol ve sağ elli şaft aletleri ve 50mm yuvarlak şaft aletleri, 12 istasyon ile donatılabilir.
Taret, fırçasız servo motorlar tarafından sürülür ve üç parçalı bir uç dişli diskiyle doğru ve güvenilir bir şekilde kilitlenir. Taretin bitişik alet değiştirme süresi sadece 0.18 saniyedir.
Taretin en uzak takım konumu 1.0 saniye içinde endekslenir. Taret tekrarlanabilirliği 2.5 ark saniyedir.

Kılavuzlar ve vidalar
NC-115/1000 yatak, X ekseni ve Z ekseni üzerinde iki Japon #55/ #55 hassas doğrusal bilyalı kılavuz rayları kullanır, her ray için iki slayt ile çok iyi bir sertliğe ve aşınma direncine sahiptir.
Geleneksel sürgülü kılavuzla karşılaştırıldığında, doğrusal bir haddeleme kılavuzunun daha düşük sürtünme direnci, ısı üretimi ve daha az termal genişlemesi vardır. Buna ek olarak, haddeleme kılavuzu daha yüksek konumlandırma doğruluğuna, daha hızlı besleme hızlarına, daha kısa kesme sürelerine, daha düşük döngü süreleri, daha az aşınma ve yıpranma, daha uzun makine ömrü ve daha uzun işleme stabilitesine sahiptir.
X- ve Z eksenleri için 20m/dakikaya kadar hızlı geçiş hızları mevcuttur.
NC-115/1000 serisi tornalar, X ekseninde Yintai C-3 sınıfı hassas top vidaları ve Z ekseninde C-3 sınıfı hassas top vidaları ile donatılmıştır, bu da termal genleşmeyi en aza indirir ve sertlik, stabilite ve doğruluğu artırır.
X ekseni top vidası 40 mm çapa ve 5 mm'lik bir diş aralığına sahiptir. Z eksenli top vidası 50 mm çapa ve 10 mm'lik bir diş aralığına sahiptir. X ekseni ve z ekseninin maksimum itişi 1080N.m'dir.
Yağlama sistemi

NC-115/1000, standart olarak otomatik merkezi bir yağlama sistemi ile donatılmıştır, bu da makinenin tüm hareketli kısımlarının kolay yağ yağlanmasına izin verir ve kesinti süresini azaltır. Yağ yağlama kullanımı, makinenin tüm hareketli kısımlarının güvenilir bir şekilde yağlanmasını sağlar, yağlama maliyetlerini azaltır ve çevre dostudur.
Soğutma sistemi
NC-115/1000, çalışma ortamını temiz tutarak yongaların ve soğutma suyunun tam olarak geri dönüşümünü sağlayan kalın sac ve soğutma suyu tankları ile ergonomik olarak tasarlanmıştır.
Makinenin sac metali, makinenin tüm ana hareketli kısımlarını korur.
Makine, büyük bir cam görüntüleme penceresine sahip iç sürgülü bir kapı ile donatılmıştır. Ana kapı güvenlik içe kilitlenir. Su veya yağ bazlı soğutucu kullanılabilir.
Kafanın ucundaki ve aşırı taret soğutmasındaki soğutma suyu nozulları standarttır. Soğutucu akış hızı 12 litre/dakika. Soğutucu tank kapasitesi 125 litre, soğutucu basıncı 18 bar.
Standart olarak yonga konveyör
Çıkarılabilir yonga konveyör büyük açılı tekerlekler ile donatılmıştır ve temizlik için kolayca çıkarılabilir.

Kontrol sistemi
NC-115/1000'in tüm modelleri bir yonga konveyör önceden ayarlanmış arayüz ile donatılmıştır. RS-232-C arayüzü standarttır.
NC-115/1000 makinesinin çalışma panelinin iyi düzenlenmiş düğmeler ve anlaşılması kolay etiketleme ile çalıştırılması kolaydır. Tuş takımı polyester filmden yapılmıştır ve oldukça güvenilir ve hasara karşı dirençlidir.
Elektrik Gereksinimleri
Makine Boyutları: L 3980mm, W 2150mm, H 1920mm (Standart olarak yonga konveyörü ile). Yaklaşık makine transfer ağırlığı: 8000kg.
NC-115/1000 makine, FANUC 0I-TF/Puls kontrol sistemi ile donatıldığında, tam yük 80 amp (FLA), (30KVA) 220 volt, 3 faz, 50Hz ile tedarik edilecektir. Diğer tüm voltajlar ek bir transformatör gerektirecektir.

Diğer

Rijit dokunma, NC-115/1000'de standart bir özelliktir ve iş mili ve Z ekseninin hassas senkronize hareketine izin vererek doğruluk ve dokunma hızını sağlar. Dokunma, yüzen bir dokunma alet tutucusu gerektirir.
X ekseni ve z ekseni, konumlandırmada geri tepme kaybı olmadan doğrudan vidalara (sert bağlantılar) bağlı olan Fanauc/1.8kW servomotorlarla donatılmıştır. Eklemlerdeki esnek bağlantılar, paralel veya açısal yönelim nedeniyle montaj hatalarını ortadan kaldırır.
NC-115/1000, operatörün makinenin çalışma alanı hakkındaki görüşünü kolaylaştıran parlak bir LED ile ilgili çalışma ışığı ile donatılmıştır. NC-115 // 1000, makinenin çalışma durumunu göstermek için üç renkli bir durum göstergesi ile donatılmıştır.
Makinenin önüne monte edilen basınç göstergeleri, hidrolik sistemin ana basıncına, iğ kenetleme basıncına ve isteğe bağlı hidrolik pistine kolay erişim sağlar. Makinenin iç kısmına erişim, hidrolik kelepçe ünitesinin basıncını ve isteğe bağlı hidrolik pisti ayarlamak için çıkarılabilir bir yan kapıdan kazanılabilir.
Makine / CNC sistemi için eksiksiz bir belge seti.
Honka teknisyenleri tarafından programcılar ve operatörler için ücretsiz 2.0 günlük devreye alma eğitimi. NC-115/1000 makine, sünnetçiler ve araçlar içeren bir araç kutusu ile birlikte verilir. .
