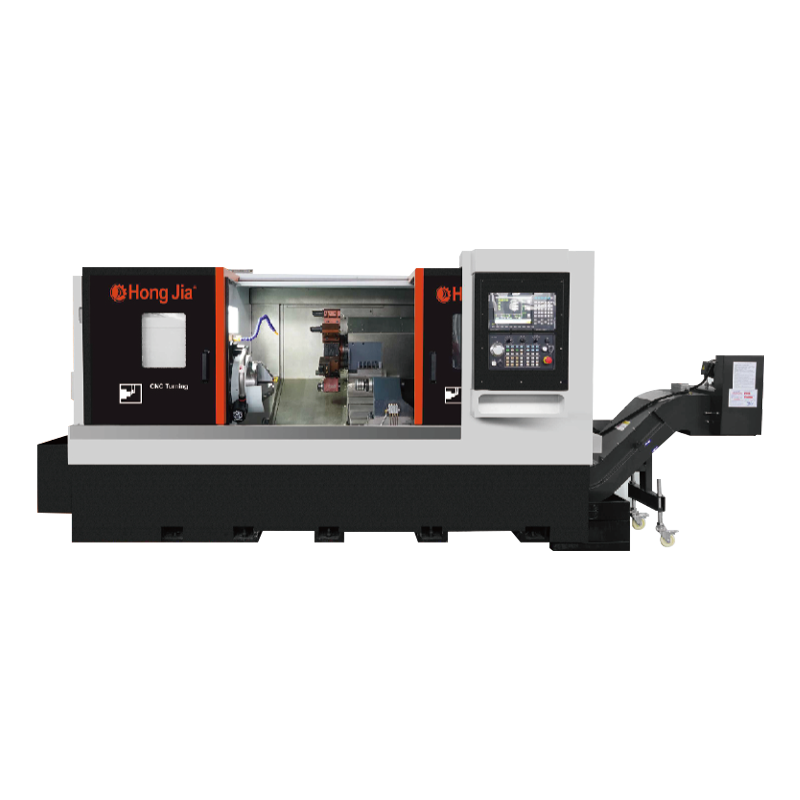

NC-112D Ağır Kesme Yatay Dönüş Merkezi
Ağır hizmet yatay dönüş merkezi ile standart gelen yüksek tork servo mil motoru, güçlü kesme gücü ve stabilite sağlar ve ağır hizmet tipi kesme işlemleri sırasında yüksek hassasiyet işleminin sürdürülmesini sağlar.
Ağır hizmet tipi yatay dönüş merkezi, makine takımının yüksek hassasiyetini ve yüksek sertliğini sağlamak için Tayvan veya Japonya'dan yüksek kaliteli doğrusal kılavuzlar ve hassas vidalar kullanır. Bu sadece ekipmanın servis ömrünü uzatmakla kalmaz, aynı zamanda işleme doğruluğunu ve yüzey kaplamasını büyük ölçüde geliştirir.
Ağır hizmet yatay dönüş merkezi, havacılık, otomobil üretimi, kalıp üretimi, hassas parça işleme ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Büyük iş parçalarının kabaca işlenmesi veya küçük parçaların hassas işlenmesi olsun, mükemmel işleme performansı ve istikrarı gösterebilir. .
Üretim bilgileri
İşleme özelliği
1. Torna, sondaj ve sıkıcı gerçekleştirilebilir
2. Ağır kesim elde etmek için yüksek sertlikli temel yapı
3. Yüksek üretim elde etmek için mükemmel kesme yeteneği ve stabil işleme doğruluğu
4. Çizim soğutma suyu tankı kolay temizlik ve kesme için kullanılır
5. Standart Tank Kapasitesi: 125L

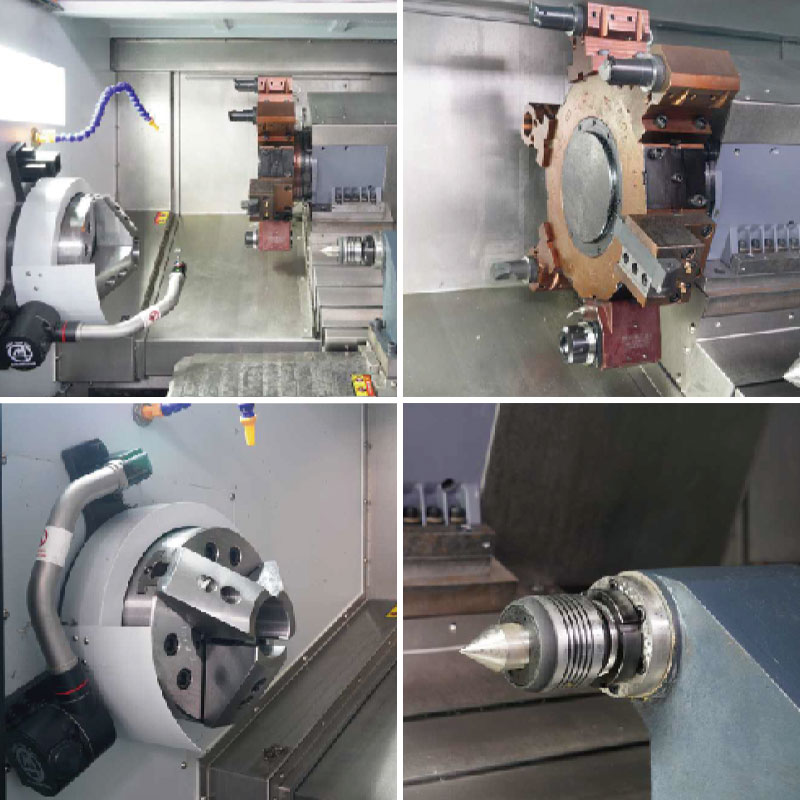

Takım Tezgahı Temel Yapılandırma
1. Yeni Nesil Sytec/22TA
2. Yeni Nesil Sürücü Motoru
3. Yeni nesil yüksek tork servo mil motoru standarttır
4. Tayvan veya Japonya tel ray ve vida
5. Ayrı su deposu
6. Yonga Çıkarma Makinesi
7. Yağ basıncı üç pençe
8. Dahili yüksek hızlı üniteli standart ile standart mekanik iş mili
Teknik parametre
| Öğe | Birim | NC-112D | |
| Maks. Yatağın Çapı Dönüşü | mm | Φ750 | |
| Maks. işleme çapı | mm | Φ600 | |
| Maks. çalışma uzunluğu | mm | 970 | |
| Maks. Delik çapından geçiş çubuğu | mm | Φ91 | |
| Ana eksen | Mil Burun Formu | A2-8/11 | |
| Delik çapında mil | mm | Φ102 | |
| Üç çeneli chuck tutma özelliği | 12 " | ||
| Çekme çubuğu aksiyon formu | Hidrolik basınç | ||
| Maks. Mil Hızı | R/dk | 3000 dakika-1 | |
| Ana motor gücü | KW | 15/18.5 | |
| Beslemek | X ekseni seyahati | mm | 350 |
| Z eksenli seyahat | mm | 1100 | |
| X/Z ekseni hızlı hareket etme hızı | m/dk | 25 | |
| Kesinlik | Konumlandırma doğruluğu (x/z) | mm | ± 0.004 |
| Tekrarlanan konumlandırma doğruluğu (x/z) | mm | ± 0.002 | |
| Elektrikli alet kulesi | Alet numarası | 12 | |
| Sürüş formu | Servo | ||
| Merkezin Yüksekliği | mm | 125 | |
| Takım Değişikliği Süresi (T-T) | Saniye | 0.2 | |
| Sıkıcı araç tutucu özellikleri | mm | 50 | |
| Square Alet Tutucu Özellikleri | mm | 25 | |
| Güç kafa hızı | R.P/MIN | 4000 | |
| Güç Kafası Motor Gücü | KW | 3.6 | |
| Güç kafası tork | N.M | 15 | |
| Güç kafası türü | BMT | 65 | |
| Püskürtme | Düz pahalı kılıfın konikliği | MT-5 | |
| Orta kol çapı | mm | Φ80 | |
| Üst kollu maksimum seyahat | mm | 100 | |
| Emniyet kalkanı | Tamamen kapalı | ||
| Sayısal kontrol sistemi | Yeni Nesil 22TA/FANUC0I-TF | ||
| Makine ağırlığı | Kilogram | 5800 | |
| Makinenin genel boyutları (lxwxh) | mm | 3480x2200x1950 | |
İletişimi koparmamak
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. 2006 yılında başladı ve 2018'de kuruldu. Ningbo City, Zhejiang Eyaleti, Ningbo City, Çin Yangtze Nehri Delta Ekonomik Bölgesi'nin güney kanadı. CNC metal kesme ekipmanlarının araştırma, geliştirilmesi, üretimi ve satışları konusunda uzmanlaşmış bir işletmedir. Çin olarak NC-112D Ağır Kesme Yatay Dönüş Merkezi supplier and custom NC-112D Ağır Kesme Yatay Dönüş Merkezi company, Güçlü teknik güç ve zengin endüstri deneyimi ile Hongjia CNC, müşterilere farklı sektörlerdeki müşterilerin ihtiyaçlarını karşılamak için gelişmiş CNC çözümleri sunmaya kararlıdır.
Tesis ve ekipman
Haberler
-
Günümüzün giderek daha karmaşık hale gelen imalat yönetimi, giderek daha yüksek verimli, yüksek hassasiyetli ve son derece entegre işleme çözümleri talep etmektedir. Zhejiang Eyaleti, Ningbo'nun Qianwan Yeni Bölg...
DEVAMINI OKU -
Bir delme ve dokunma makinesi sondaj ve dokunma işlevlerini birleştiren bir makine aletidir. Öncelikle metal, plastik ve ahşap gibi malzemelerde delikleri delmek ve dahili dişler (dokunma) oluşturmak için kullan...
DEVAMINI OKU -
1. Havacılık ve uzay endüstrisi neden tercih ediyor? Yatay Dönüş Merkezleri ? Yerçekimi Avantajı: Büyük iş parçalarının deformasyonundan kaçının Dikey Dönüm Sorunları: A...
DEVAMINI OKU
Endüstri bilgisi
. NC-112D Ağır Kesme Yatay Dönüş Merkezi Ningbo Hongjia CNC Technology Co., Ltd tarafından dikkatlice inşa edilmiş, büyük iş parçalarının ağır hizmet kesme görevleri için tasarlanmıştır. Temel önemli noktalarından biri, sadece güçlü kesme gücü sağlamakla kalmayıp, aynı zamanda ağır yük kesme işlemlerine tabi tutulduğunda bile yüksek hassasiyet işleminin korunabilmesini sağlayan standart yüksek tork servo mil motorudur. Bu tasarım sadece verimli üretim için endüstriyel alanın acil ihtiyaçlarını karşılamakla kalmaz, aynı zamanda Hongjia CNC'nin teknolojik yenilikte derin temelini de gösterir.
Ekipmanın işleme doğruluğunu ve sertliğini daha da artırmak için, NC-112D Ağır Kesme Yatay Dönüş Merkezi, Tayvan veya Japonya'dan yüksek kaliteli doğrusal kılavuzlar ve hassas kurşun vidaları kullanır. Bu bileşenlerin tanıtımı sadece takım tezgahının genel doğruluğunu ve sertliğini büyük ölçüde iyileştirmekle kalmaz, aynı zamanda ekipmanın servis ömrünü etkili bir şekilde genişletir, aynı zamanda işlenmiş parçaların yüzey kaplamasını ve boyutsal doğruluğunu önemli ölçüde artırır. Detayların bu aşırı arayışı Ningbo Hongjia CNC Technology Co., Ltd'nin "Zanaatkar Ruhu" hakkındaki derin yorumudur ve aynı zamanda ürünlerinin piyasada büyük beğeni kazanmasının önemli bir nedenidir.
NC-112D ağır kesme yatay dönüş merkezinin geniş uygulaması başka bir vurgudur. Havacılık alanındaki büyük bileşenlerin kaba işlenmesi veya otomobil üretimi ve kalıp üretiminde hassas parça işlenmesi olsun, ekipman mükemmel işleme performansı ve stabilitesi gösterebilir. Güçlü işleme özelliği sadece büyük iş parçalarının hızlı ve verimli kesimine değil, aynı zamanda "birden fazla kullanım için bir makineyi gerçekten fark eden ve üretim verimliliğini ve esnekliği büyük ölçüde artıran küçük boyutlu parçaların hassas işlenmesine de yansır.
Fonksiyonel tasarım açısından, NC-112D Ağır Kesme Yatay Dönüş Merkezi de olağanüstü esneklik ve rahatlık gösterir. Ekipman sadece tornalar, sondaj, sıkıcı vb. Gibi çeşitli işleme yöntemlerini desteklemekle kalmaz, aynı zamanda yeni nesil SyTec/22TA kontrol sistemi ve motorlu motorla donatılmıştır, bu da operasyonu daha akıllı ve insanlaştırılmış hale getirir. Buna ek olarak, standart çekme soğutma suyu tankı tasarımı sadece günlük temizleme ve bakımı kolaylaştırmakla kalmaz, aynı zamanda kesme işlemi sırasında yeterli soğutma sıvısı kaynağı sağlar, takım ömrünü etkili bir şekilde uzatır ve işleme kalitesini geliştirir.
Yukarıdaki çekirdek avantajlarına ek olarak, NC-112D ağır kesme yatay dönüş merkezi de ayrıntılı olarak büyük bir özenle tasarlanmıştır. Örneğin, bağımsız su deposu tasarımı sadece kesme sıvısının geri dönüşümünü sağlamakla kalmaz, aynı zamanda kesme sıvısının kirlenmesini etkili bir şekilde önler; Etkili yonga çıkarma mekanizması, çip birikiminin neden olduğu işleme hatalarından kaçınarak işleme sırasında yongaların hızlı bir şekilde çıkarılmasını sağlar; Ve hidrolik üç çeneli chuck'ın uygulanması, iş parçası kelepçesinin istikrarını ve doğruluğunu daha da artırarak yüksek hassasiyetli işlem için güçlü bir garanti sağlar. .
