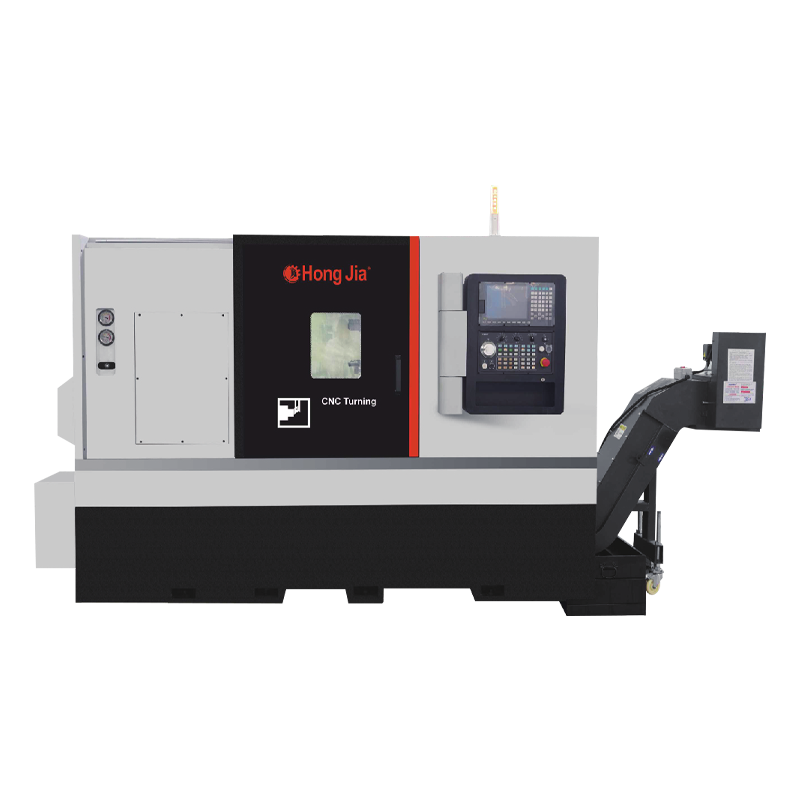

NC110 Hassas Mekanik Mil Yatay Dönüş Merkezi

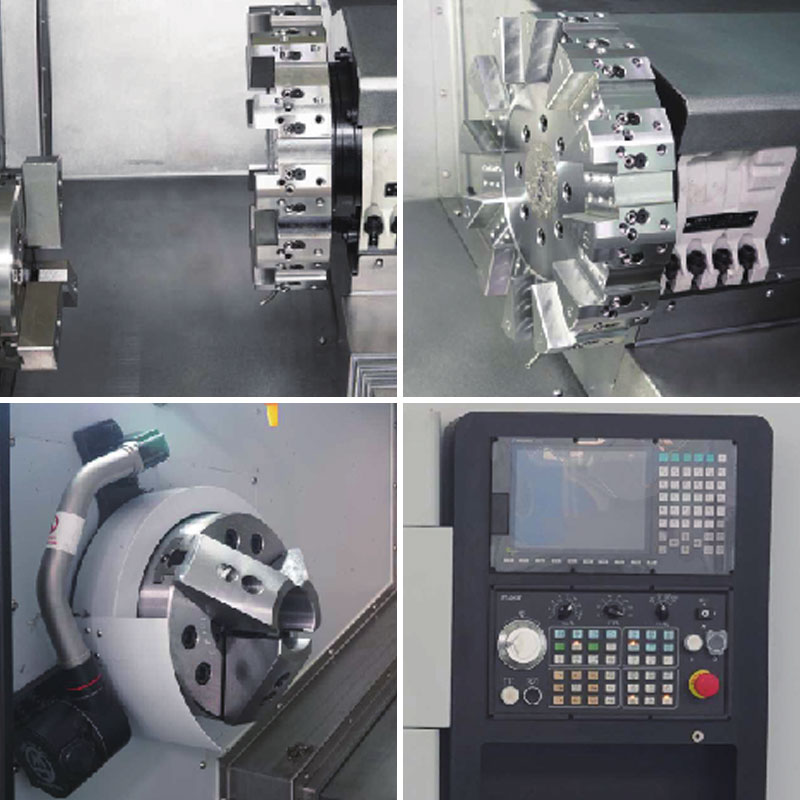

Hidrolik üç çeneli ayna, bu hassas mekanik iş mili yatay dönüş merkezinin önemli bir parçasıdır. Tasarımı, işleme sırasında iş parçası kelepçelemesinin istikrarı ve güvenliğini tamamen göz önünde bulundurur. Üç çeneli chuck, hidrolik tahrik modu benimser ve iş parçasının işleme sırasında titreşim veya dış kuvvet nedeniyle yerinden edilmemesini sağlamak için hidrolik sistem aracılığıyla kararlı sıkma kuvveti sağlar, böylece işleme doğruluğu ve güvenlik sağlar.
Dahili yüksek hızlı üniteli standart hassas mekanik iş mili, yüksek hızlı ve yüksek hassasiyetli işleme özelliklerine sahip ileri teknoloji ve yüksek kaliteli malzemelerden yapılmıştır. Yerleşik yüksek hızlı birim, milin yüksek hızlı rotasyona kolayca ulaşmasını sağlar, böylece yüksek hızlı kesme ve sondaj operasyonlarının ihtiyaçlarını karşılar. İster hassas kontur işleme ister yüksek hızlı delme işlemleri olsun, iş mili kararlı ve doğru işleme sonuçları sağlayabilir. Aynı zamanda, yüksek hızlı rotasyon ayrıca kesme verimliliğini artırabilir, işleme döngüsünü kısaltabilir ve üretim maliyetlerini azaltabilir. .
Üretim bilgileri
İşleme kapaSitesi
1. Torna, sondaj ve sıkıcı gerçekleştirilebilir
2. Ağır kesim elde etmek için yüksek sertlikli temel yapı
3. Yüksek üretim elde etmek için mükemmel kesme yeteneği ve stabil işleme doğruluğu
4. Çizim soğutma suyu tankı kolay temizlik ve kesme için kullanılır
5. Standart Tank Kapasitesi: 125L
Takım Tezgahı Temel Yapılandırma
1. Yeni Nesil Sytec/22TA
2. Yeni Nesil Sürücü Motoru
3. Yeni nesil yüksek tork servo mil motoru standarttır
4. Tayvan veya Japonya tel ray ve vida
5. Ayrı su deposu
6. Yonga Çıkarma Makinesi
7. Yağ basıncı üç pençe
8. Dahili yüksek hızlı üniteli standart ile standart mekanik iş mili
Teknik parametre
| Öğe | Birim | NC-110 | |
| Maks. Yatağın çapını döndürmek | mm | Φ750 | |
| Maks. işleme çapı | mm | Φ600 | |
| Maks. çalışma uzunluğu | mm | 700 | |
| Maks. Delik çapından geçiş çubuğu | mm | Φ75 | |
| Ana eksen | Mil Burun Formu | A2-8/11 | |
| Delik çapında mil | mm | Φ86 | |
| Mil iç deliğinin konikliği | MT-6 | ||
| Üç çeneli chuck tutma özelliği | 10 " | ||
| Çekme çubuğu aksiyon formu | Hidrolik basınç | ||
| Maks. Mil Hızı | R/dk | 2500 dakika -1 | |
| Ana motor gücü | KW | 15/18.5 | |
| Beslemek | X ekseni seyahati | mm | 350 |
| Z eksenli seyahat | mm | 750 | |
| X/Z ekseni hızlı hareket etme hızı | m/dk | 25 | |
| Kesinlik | Konumlandırma doğruluğu (x/z) | mm | ± 0.005 |
| Tekrarlanan konumlandırma doğruluğu (x/z) | mm | ± 0.003 | |
| Dota | Alet numarası | 12 | |
| Sürüş formu | servo | ||
| Merkezin Yüksekliği | mm | 100 | |
| Takım Değişikliği Süresi (T-T) | s | 0.2 | |
| Sıkıcı araç tutucu özellikleri | mm | 50 | |
| Square Alet Tutucu Özellikleri | mm | 25 | |
| Püskürtme | Düz pahalı kılıfın konikliği | MT-5 | |
| Orta kol çapı | mm | Φ80 | |
| Üst kollu maksimum seyahat | mm | 100 | |
| Emniyet kalkanı | Tamamen kapalı | ||
| Sayısal kontrol sistemi | Yeni Nesil 22TA/FANUC OI-TF | ||
| Makine ağırlığı | Kilogram | 5200 | |
| Makinenin genel boyutları (lxwxh) | mm | 2980 × 2200 × 1950 | |
İletişimi koparmamak
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. 2006 yılında başladı ve 2018'de kuruldu. Ningbo City, Zhejiang Eyaleti, Ningbo City, Çin Yangtze Nehri Delta Ekonomik Bölgesi'nin güney kanadı. CNC metal kesme ekipmanlarının araştırma, geliştirilmesi, üretimi ve satışları konusunda uzmanlaşmış bir işletmedir. Çin olarak NC110 Hassas Mekanik Mil Yatay Dönüş Merkezi supplier and custom NC110 Hassas Mekanik Mil Yatay Dönüş Merkezi company, Güçlü teknik güç ve zengin endüstri deneyimi ile Hongjia CNC, müşterilere farklı sektörlerdeki müşterilerin ihtiyaçlarını karşılamak için gelişmiş CNC çözümleri sunmaya kararlıdır.
Tesis ve ekipman
Haberler
-
Günümüzün giderek daha karmaşık hale gelen imalat yönetimi, giderek daha yüksek verimli, yüksek hassasiyetli ve son derece entegre işleme çözümleri talep etmektedir. Zhejiang Eyaleti, Ningbo'nun Qianwan Yeni Bölg...
DEVAMINI OKU -
Bir delme ve dokunma makinesi sondaj ve dokunma işlevlerini birleştiren bir makine aletidir. Öncelikle metal, plastik ve ahşap gibi malzemelerde delikleri delmek ve dahili dişler (dokunma) oluşturmak için kullan...
DEVAMINI OKU -
1. Havacılık ve uzay endüstrisi neden tercih ediyor? Yatay Dönüş Merkezleri ? Yerçekimi Avantajı: Büyük iş parçalarının deformasyonundan kaçının Dikey Dönüm Sorunları: A...
DEVAMINI OKU
Endüstri bilgisi
Ningbo Hongjia CNC Technology Co., Ltd tarafından üretilen hassas mekanik iş mili yatay dönüş merkezinin temel bileşenleri arasında, hidrolik üç çeneli chuck şüphesiz en göz alıcıdır. Bu torna, gelişmiş hidrolik tahrik teknolojisini benimser ve tam olarak tasarlanmış bir hidrolik sistem aracılığıyla üç çeneli ayna için istikrarlı ve güçlü bir sıkıştırma kuvveti sağlar. İster karmaşık parçaların hassas kontur işlenmesi veya yüksek mukavemetli malzemelerin yüksek hızlı delme işlemleri için olsun, hidrolik üç çeneli aynası, mükemmel performansı ile tüm işleme işlemi için sağlam bir temel oluşturabilir.
Başka bir vurgu Hassas Mekanik Mil Yatay Dönüş Merkezi yerleşik yüksek hızlı bir üniteye sahip standart hassas mekanik iş mili, ileri teknoloji ile üretilmiştir ve yüksek hız ve yüksek hassasiyetin ikili avantajlarını sağlamak için yüksek kaliteli malzemeler kullanır. Yerleşik yüksek hızlı birim, milin yüksek hızlı rotasyon elde etmesini sağlar ve yüksek hızlı kesme ve sondaj ihtiyaçlarına mükemmel uyum sağlar. İster mikron düzeyinde hassasiyetle titiz oyma arayışı ister yüksek çıkışlı kütle üretimi arayışı olsun, hassas mekanik iş mili yatay dönüş merkezi, istikrarlı ve doğru işleme sonuçlarına sahip müşterilerin farklı ihtiyaçlarını karşılayabilir.
Hassas mekanik iş mili yatay dönüş merkezinin işleme kapasitesi hafife alınmamalıdır. Yüksek yoğunluklu temel yapı tasarımı, tornun ağır kesme işlemlerinin getirdiği büyük baskıya dayanarak işleme işleminin stabilitesini ve dayanıklılığını sağlayarak sağlar. Mükemmel kesme kabiliyeti ve stabil işleme doğruluğu, yüksek kaliteli ürünler takip ederken verimli üretim elde etmek için hassas mekanik iş mili yatay dönüş merkezini mümkün kılar. Buna ek olarak, torna, kolay temizlik ve bakım için çıkarılabilir bir soğutma suyu tankı ile donatılmıştır. Standart kapasite 125L'dir, bu da işleme ortamının temizliğini ve soğutma etkisini etkili bir şekilde sağlar.
Konfigürasyon açısından, Precision Mechanical Mil Yatay Dönüş Merkezi ayrıca Ningbo Hongjia CNC Teknoloji Co. Yeni nesil SYTEC/22TA kontrol sisteminin standart konfigürasyonu, yeni nesil tahrik motoru ve yüksek tork servo iş mili motoru, torna tezgahının kontrol doğruluğu, güç çıkışı ve tepki hızında lider konumunu sağlar. Aynı zamanda, Tayvan veya Japonya'dan ithal edilen doğrusal rayların ve kurşun vidaların kullanımı, tornanın doğruluğunu ve dayanıklılığını daha da artırır. Bağımsız su deposu tasarımı, verimli yonga çıkarma cihazı ve standart hidrolik üç çeneli aynası birlikte, kullanıcılara çok çeşitli çözümler sağlayan hassas mekanik iş mili yatay dönüş merkezinin güçlü işleme sistemini oluşturur.
Çin'deki CNC metal kesme ekipmanı alanında lider olan Ningbo Hongjia CNC Technology Co., Ltd., güçlü teknik gücü ve zengin endüstri deneyimi ile CNC teknolojisinin yenilikçiliğini ve geliştirilmesini sürekli olarak teşvik etti. Hassas Mekanik Mil Yatay Dönüş Merkezi'nin başarılı bir şekilde başlatılması, şirketin teknolojik inovasyon yeteneklerinin ve pazar içgörüsünün yoğun bir yansımasıdır. .
