Ningbo Hongjia CNC Technology Co., Ltd. Ev / Ürünler / Frezeleme Merkezi Serisi / Dikey işleme merkezi

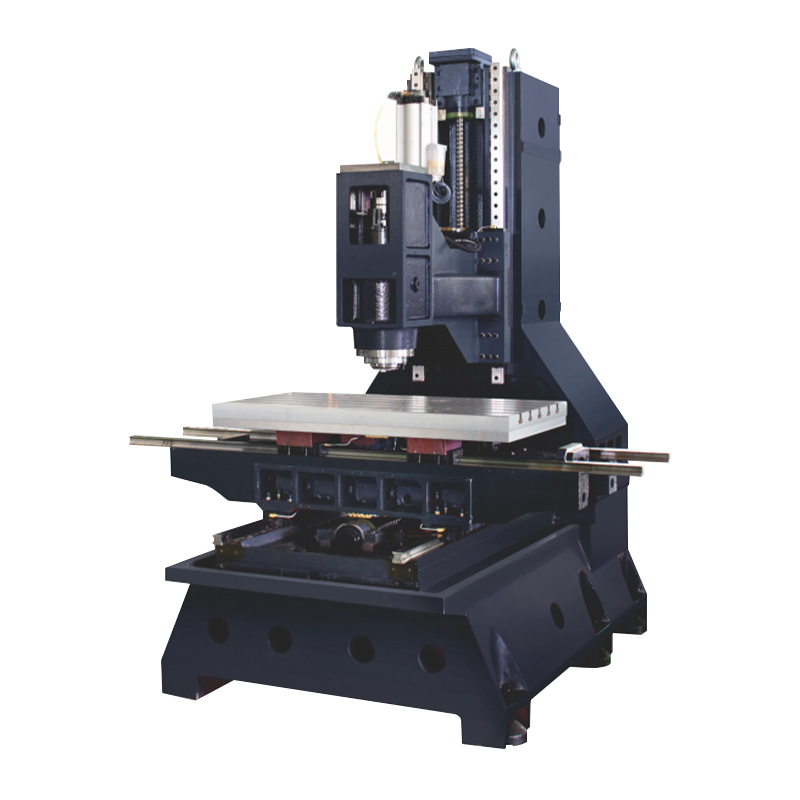

Dikey işleme merkezi

Dikey işleme merkezi, karmaşık parçaların hassas işlenmesi için uygun yüksek performanslı bir CNC işleme ekipmanıdır. Üç eksenin yüksek sertliği ve hassas konumlandırılmasını sağlamak için P4 seviyeli yataklar ve hassas hız kılıfı ile donatılmış yüksek hassasiyetli bir C3 seviyeli bilyalı vidalı ve haddeleme kılavuzu sistemi benimser. SpeedCN kısa burun iş mili ve koruyucu kapak ile donatılmış, kararlı kesme performansı ve koruma fonksiyonları sağlar. İşleme merkezi ayrıca işleme verimliliğini ve işleme doğruluğunu artırmak için tam otomatik bir takım değiştirme sistemine ve isteğe bağlı bir azot dengeleme cihazına sahiptir. Buna ek olarak, isteğe bağlı yüksek hızlı mil, soğutma suyu sistemi ve azot dengeleme cihazı, yüksek yük ve yüksek hassasiyetli işlemedeki performansını daha da artırır. .

+ Bize Ulaşın
  • Dikey işleme merkezi
  • Dikey işleme merkezi

Üretim bilgileri

Ana yapılandırmalar

Üç eksen "PMI veya Hiwin" veya "THK" C3 sınıfı bilyalı vidaları benimser.
"PMI veya Hiwin" veya "THK" roller kılavuzlarına sahip üç eksen.
"Rexroth" veya "Shangyin" veya "Yintai" veya "THK" bilyalı vidalar (Z ekseni) silindiri ile v6/v7
Her üç eksen için de P4 Sınıf rulmanları
Üç eksenli 'SpeedCN' kaplılar
"Speedcn" kısa burun iğleri
Üç eksenli "SpeedCN" gardiyanları
Volumetrik yağlayıcı
Silindirler (Booster silindirli doğrudan iş mili)
Araç Kutusu ve Ayarlama Araçları

İsteğe bağlı yapılandırmalar

BBT40 -120-15000 RPM Doğrudan Tip 'Speedcn' Uzun Burun Milisi
BBT40 -155-12000RPM Doğrudan Tip "SpeedCN" Kısa Burun İş Milisi
BT40-24T "Yitai Araç Değiştirici".
Azot karşı ağırlığı
Mil yükseltilmiş merkez suyu (döner eklemli kayış tipi / döner eklem olmadan doğrudan tip)

Teknik parametreler

Spesifikasyon Birim V6 V7 V8 V10 V1270 V1370 V1380 V1570
X/Y/Z seyahati mm 600*450*450 700*450*450 800*500*500 1000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
Masa alanı mm 700*420 800*420 1000*500 1100*500 1400*700 1400*700 1400*800 1600*700
Maksimum Tablo Yükü kilogram 250 250 450 450 700 700 700 1100
Mil burnundan masaya mesafe mm 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
İş mili merkezinden sütun iz yüzeyine mesafe mm 488 488 550 655 770 770 860 800
Tablo T-yuvası mm 14t*3*125 14t*3*125 18T*5*80 18T*5*100 18T*5*125 18T*5*125 18T*5*125 18T*5*125
Mil Konik Deliği/Çapı R/dk BBT40 (ф120) BBT40 (ф120) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155)
Mil Hızı R/dk Standart: 12000 Doğrudan Seçenek: 15000 Doğrudan Standart: 12000 Doğrudan Seçenek: 15000 Doğrudan Standart: 12000 Doğrudan Tür Seçenek: 8000 Kemer Türü Seçenek: 10000 Kemer Türü Seçenek: 15000 Doğrudan Tür Standart: 12000 Doğrudan Tür Seçenek: 8000 Kemer Türü Seçenek: 10000 Kemer Türü Seçenek: 15000 Doğrudan Tür Standart: 8000 Doğrudan
Seçenek: 10000 kemer tipi
Seçenek: 12000 kemer tipi
Seçenek: 15000 Doğrudan Tür
(X/Y/Z) Hızlı travers m/dk 48 48 48 36 36 36 36 24
Z ekseni karşı ağırlığı /mm Karşı ağırlık yok Karşı ağırlık yok Karşı ağırlık yok Seçenek: Azot karşı ağırlığı Seçenek: Azot karşı ağırlığı Seçenek: Azot karşı ağırlığı Seçenek: Azot karşı ağırlığı Seçenek: Azot karşı ağırlığı
Bilyalı vida MM Standardı XY: 28*16 Tek Somun Z: 32*16 Çift Fındık XZ: 32*16 Çift Fındık Y: 28*16 Tek Fındık Xzy: 36*16 Tek Somun Xzy: 40*12 Çift Fındık Xzy: 40*12 Çift Fındık Xzy: 40*12 Çift Fındık Xzy: 40*12 Çift Fındık Xzy: 40*12 Çift Fındık
mm isteğe bağlı XY: 28*12 Tek Somun Z: 32*12 Çift Fındık XZ: 32*16 Tek Nut Y: 28*16 Tek Somun
Doğrusal Kılavuz (Doğrusal Kılavuzun Genişliği/Kaydırma Sayısı) mm XY: 30*2 Z: 35*2 XY: 30*2 Z: 35*2 XYZ: 35*2 X: 35*2 yz: 45*2 XZ: 45*3 y: 45*2 XZ: 45*3 y: 45*2 XZ: 45*3 y: 45*2 Xz: 45*3 y: 45*2 (4 ray)
Makine ağırlığı kilogram Yaklaşık 2700 Yaklaşık. 2750 Yaklaşık. 3100 Yaklaşık. 3800 Yaklaşık. 4800 Yaklaşık. 5000 Yaklaşık. 5200 Yaklaşık. 6000
PREV: 1165a yüksek hızlı ve yüksek hassasiyetli ağır işleme merkezi
NEXT: Çift sütun işleme merkezi

Önerilen ürünler

İletişimi koparmamak

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. 2006 yılında başladı ve 2018'de kuruldu. Ningbo City, Zhejiang Eyaleti, Ningbo City, Çin Yangtze Nehri Delta Ekonomik Bölgesi'nin güney kanadı. CNC metal kesme ekipmanlarının araştırma, geliştirilmesi, üretimi ve satışları konusunda uzmanlaşmış bir işletmedir. Çin olarak Dikey işleme merkezi supplier and custom Dikey işleme merkezi company, Güçlü teknik güç ve zengin endüstri deneyimi ile Hongjia CNC, müşterilere farklı sektörlerdeki müşterilerin ihtiyaçlarını karşılamak için gelişmiş CNC çözümleri sunmaya kararlıdır.
Tesis ve ekipman
  • Fabrika görünümü
  • Fabrika görünümü
  • Teçhizat
  • Teçhizat
  • Teçhizat
  • Teçhizat
  • Teçhizat
Haberler
Endüstri bilgisi

Dikey İşleme Merkezi: Hassas Üretim İçin Akıllı Bir Araç

Dikey işleme merkezi , yüksek performanslı bir CNC işleme ekipmanı olarak, özellikle karmaşık parçaların hassas işlenmesi için uygundur. Sadece modern CNC teknolojisinin özünü entegre etmekle kalmaz, aynı zamanda bir dizi hassas bileşenin optimize edilmiş konfigürasyonu yoluyla işleme işleminin yüksek stabilitesini ve yüksek hassasiyetini de sağlar. Ningbo Hongjia CNC Technology Co., Ltd tarafından üretilen dikey işleme merkezi, C3 seviyesi yüksek hassasiyetli bilyalı vidaları ve haddeleme kılavuz rayları benimser. Bu konfigürasyon, takım tezgahının sertliğini ve üç eksenli konumlandırma doğruluğunu büyük ölçüde artırır. Aynı zamanda, P4 seviyeli yataklar ve SpeedCN hassasiyet kaplinleri ile, yüksek hassasiyetli işlem için sağlam bir temel sağlayarak işleme işleminin stabilitesi ve doğruluğu sağlanır.

Temel Bileşenler: Çift Kalite ve Teknoloji Garantisi
Çekirdek bileşenlerin seçiminde, Hongjia CNC, makine takımının üç eksenli yönde yüksek hassasiyetli hareketini sağlamak için PMI, Hiwin veya THK'dan C3 seviyeli bilyalı vidalar ve aynı markadan haddeleme kılavuzları gibi sektördeki en iyi markaları kullanmada ısrar ediyor. Özellikle Z ekseni için V6/V7 serisi, makinenin yük taşıma kapasitesini ve stabilitesini daha da artıran Rexroth, Hiwin, Yintai veya THK'dan bilyalı vidalar ve silindir kılavuzları ile donatılmıştır. Her üç eksen de, şanzıman hatalarını etkili bir şekilde azaltan ve işleme verimliliğini artıran SpeedCN marka hassas kuplajları ile birlikte P4 dereceli rulmanlar kullanır.

Verimli İşleme: İstikrarlı performans ve koruma eşit derecede önemlidir
Kararlı ve verimli kesme performansı sağlamak için Hongjia CNC'nin dikey işleme merkezi SpeedCN kısa burun iğleriyle donatılmıştır. Tasarımı sadece kesme kuvvetinin iletimini optimize etmekle kalmaz, aynı zamanda kısma işlemi sırasında üretilen enkazın koruyucu kapaktan üretilen enkazlara verilmesini etkili bir şekilde önler ve ekipmanın servis ömrünü uzatır. Buna ek olarak, makinenin yerleşik tam otomatik araç değiştirme sistemi, işleme verimliliğini büyük ölçüde artırır ve isteğe bağlı azot dengeleme cihazı, iş mili hareketindeki dinamik yükü daha da dengeler, böylece yüksek yük, yüksek hassasiyetli işlem görevlerinde mükemmel performansı koruyabilir.

Esnek yapılandırma: Farklı işleme ihtiyaçlarını karşılamak
Farklı müşterilerin özel ihtiyaçlarını karşılamak için Hongjia CNC'nin Dikey İşleme Merkezi, çok sayıda isteğe bağlı konfigürasyon sağlar. Örneğin, müşteriler BBT40 -120-15000RPM Doğrudan Tip SpeedCN Uzun Burun İş Milini veya BBT40 -155-12000RPM Doğrudan Tip SpeedCN Kısa Burun Milini farklı malzemelerin ve işleme zorluklarının gereksinimlerini karşılamak için seçebilir. Aynı zamanda, hızlı ve doğru özellikleriyle Yitai markası 24T araç değiştirici, işleme verimliliğini artırmak için başka bir güçlü destek sağlar. Daha yüksek hassasiyet ve stabilite gerektiren uygulamalar için, bir azot karşı ağırlık sistemi seçebilir ve merkezi bir su soğutma sistemine (döner eklemlerle ve döner eklemleri olan ve olmayan doğrudan tiplere bölünmüş) yükseltebilirsiniz. Bu yapılandırmalar, makine aletinin yüksek hassasiyetli, yüksek yüklü işleme ortamlarında performansını daha da artırır. .
