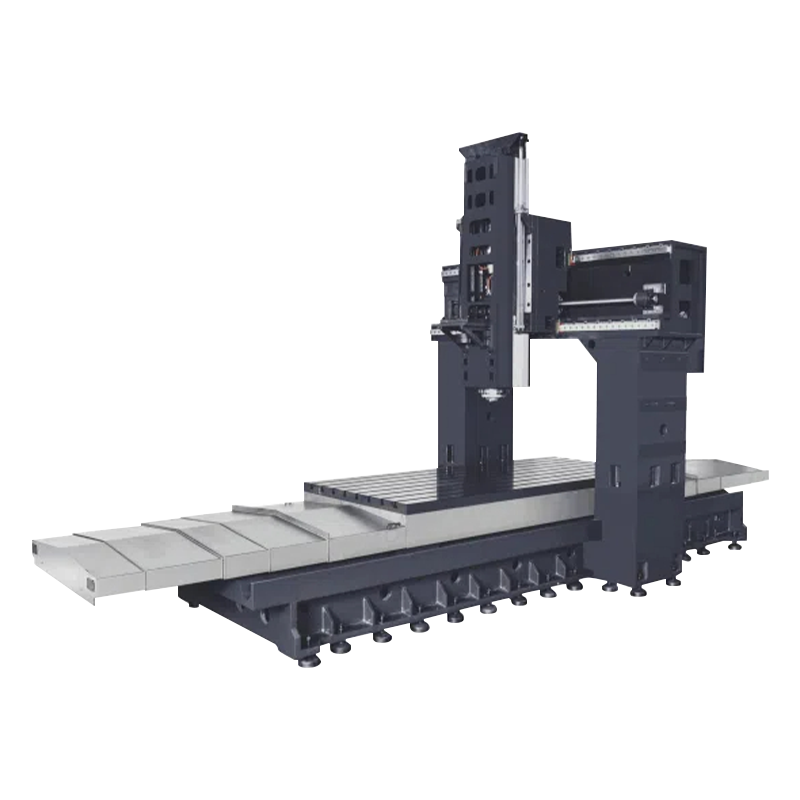

Çift sütun işleme merkezi
Sondaj ve dokunma makineleri, "Gintech PMI", "Shangyin Hiwin" veya "THK" C3 dereceli bilyalı vidalar, P4 dereceli rulmanlar, "SpeedCN" doğrudan tahrik iğleri ve BT30-21T döner servo alet değiştiriciler gibi yüksek kaliteli konfigürasyonlar kullanır, stabilite ve yüksek sorun işleme sonuçları sağlar. Yüksek hızlı BBT30 iğleri ve daha büyük takım dergileri gibi isteğe bağlı konfigürasyonları, verimli ve hassas delme ve dokunma görevlerini kullanırken makineleri daha kullanışlı hale getirir. Tam eksen koruyucu kapaklar, otomatik yağlama sistemleri ve hızlı takım değişikliği işlevleri, delme ve dokunma makineleri ile birleştiğinde, sadece üretim verimliliğini artırmakla kalmaz, aynı zamanda ekipmanın servis ömrünü uzatmak. .
Üretim bilgileri
Ana yapılandırmalar
| Konfigürasyon | İsteğe bağlı yapılandırmalar | |
| Üç eksen, Tayvan yapımı 'Yintai PMMI veya Shangyin Hivin' C Sınıfı top vidalarını benimser. | X - çelik plaka örtüsü, y eksen organ örtüsü | BT40-24T Disk dergileri |
| Üç eksen Tayvan yapımı 'Yintai PMI veya Shangyin Hivvin' veya 'THK' hassas tel rayları benimser. | Hacimsel yağ dolgu maddesi | BT50-24T Disk Dergisi |
| Üç eksen için P4 dereceli rulmanlar | Sütun yüksekliği |
Teknik parametreler
| Spesifikasyon | Birim | KS1210 | KS1510 | K1613L | KS1612 | KS2012 |
| X/Y/Z seyahati | mm | 1200*1000*500 | 1500*1000*500 | 1600*1300*600 | 1600*1200*500 | 2000*1200*500 |
| Masa Boyutu | mm | 1300*900 | 1600*900 | 1700*1200 | 1700*1000 | 2100*1000 |
| Tablo T-yuvası boyutu | mm | 5-18*165 | 5-18-165 | 7-22-150 | 6-22-160 | 6-22*160 |
| Masa yükü | T | 2 | 2.5 | 3 | 2 | 3 |
| Portal genişliği | mm | 1050 | 1050 | 1400 | 1200 | 1200 |
| Sütunun altına tablo | mm | 770 | 770 | 870 | 750 | 750 |
| Z ekseni karşı ağırlığı | / | Seçenek: Azot karşı ağırlığı | Seçenek: Azot karşı ağırlığı | Seçenek: Azot karşı ağırlığı | Seçenek: Azot karşı ağırlığı | Seçenek: Azot karşı ağırlığı |
| İş mili spesifikasyonu | / | Seçenek: BBT40-150-12000/BBT40-Medium 150-15000/HSK63-15000 | ||||
| Mil iletim yöntemi | / | Doğrudan bağlantı | ||||
| Ray Spesifikasyonu (genişlik/slayt sayısı) | / | XY Roller 45*4/Z Roller 45*6 | X: Roller 45*6/y: Roller 45*4/z: Roller 45*6 | Xy: 45 top, x: r50*16 y: r40*12, z: r40*10 | Y ekseni 45#Gon Boncuklar. | |
| Vida spesifikasyonu | mm | XYZ: R40*10 | X: r50*10/yz: r40*10 | XYZ: R50*10 | X: R50*16 Y: R40*12, Z: R40*10 | X: R50*16, Y: R40*12 Z: R40*10 |
| Optik Makine Ağırlığı | T | 7.2 | 8.2 | 11 | 7 | 8.5 |
| Üç eksenli servo kuplaj yöntemi | / | Doğrudan tip | Doğrudan tip | Doğrudan tip | Doğrudan tip | Doğrudan tip |
| Hızlı geçiş | m/dk | X: 15/yz: 18 | X: 10/yz: 18 | X: 15/yz: 18 | XYZ: 20 | X20/yz: 20 |
| Üç eksenli servo indirgeme oranı | / | 1: 1 | 1: 1 | 1: 1 | 1: 1 | 1: 1 |
| Önerilen tork | N.M | XYZ: 22.5 | X: 28.4/yz: 22.5 | X: 28.4/yz: 22.5 | XYZ: 22 | X: 37/yz: 22 |
| Mil burnundan masaya mesafe | mm | 200-700 | 200-700 | 200-800 | 180-680 | 180-680 |
| Optik makinenin boyutu | mm | 3050*2100*2700 | 3650*2100*2700 | 4150*2550*2850 | 4050*2250*2700 | 5250*2250*2700 |
İletişimi koparmamak
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. 2006 yılında başladı ve 2018'de kuruldu. Ningbo City, Zhejiang Eyaleti, Ningbo City, Çin Yangtze Nehri Delta Ekonomik Bölgesi'nin güney kanadı. CNC metal kesme ekipmanlarının araştırma, geliştirilmesi, üretimi ve satışları konusunda uzmanlaşmış bir işletmedir. Çin olarak Çift sütun işleme merkezi supplier and custom Çift sütun işleme merkezi company, Güçlü teknik güç ve zengin endüstri deneyimi ile Hongjia CNC, müşterilere farklı sektörlerdeki müşterilerin ihtiyaçlarını karşılamak için gelişmiş CNC çözümleri sunmaya kararlıdır.
Tesis ve ekipman
Haberler
-
Günümüzün giderek daha karmaşık hale gelen imalat yönetimi, giderek daha yüksek verimli, yüksek hassasiyetli ve son derece entegre işleme çözümleri talep etmektedir. Zhejiang Eyaleti, Ningbo'nun Qianwan Yeni Bölg...
DEVAMINI OKU -
Bir delme ve dokunma makinesi sondaj ve dokunma işlevlerini birleştiren bir makine aletidir. Öncelikle metal, plastik ve ahşap gibi malzemelerde delikleri delmek ve dahili dişler (dokunma) oluşturmak için kullan...
DEVAMINI OKU -
1. Havacılık ve uzay endüstrisi neden tercih ediyor? Yatay Dönüş Merkezleri ? Yerçekimi Avantajı: Büyük iş parçalarının deformasyonundan kaçının Dikey Dönüm Sorunları: A...
DEVAMINI OKU
Endüstri bilgisi
Ningbo Hongjia CNC Technology Co., Ltd., kuruluşundan bu yana müşterilere en gelişmiş CNC çözümlerini sunmayı taahhüt ederek, yaşamın her kesimindeki işletmelerin üretim verimliliği ve ürün kalitesinde çifte bir sıçrama elde etmesine yardımcı olmayı amaçlamaktadır. Profesyonel bir çift sütun işleme merkezi tedarikçisi ve özelleştirme fabrikası olarak Hongjia CNC, giderek daha şiddetli pazar yarışmasında sadece sürekli yeniliğin yenilmez bir pozisyonda tutabileceğini derinden anlıyor. Bu nedenle, şirket Ar -Ge yatırımını artırmaya ve gönderilen her çift sütun işleme merkezinin uluslararası lider seviyeye ulaşabilmesini sağlamak için ürün tasarımını optimize etmeye devam etmektedir.
Çift sütun işleme merkezi : İstikrar ve hassasiyetin mükemmel kombinasyonu
Çift sütun işleme merkezi, mükemmel sertliği ve stabilitesi ile büyük ve ağır iş parçası işleme alanında benzersiz avantajlarını göstermiştir. Ningbo Hongjia CNC'nin Çift Sütun İşleme Merkezi bu kavramın mükemmel bir yorumudur. Bu takım tezgahları serisi, makine takımının genel sertliğini ve sismik direncini etkili bir şekilde geliştiren ve uzun süreli ve yüksek yoğunluklu işlemler altında bile son derece yüksek işleme doğruluğunu koruyabilen, çift sütunlu bir yapı ile birlikte yüksek mukavemetli bir dökme demir yatak benimser. Bu tasarım sadece iş parçasının yüksek kaliteli çıkışını sağlamakla kalmaz, aynı zamanda makine takımının servis ömrünü de büyük ölçüde genişletir.
Yüksek yapılandırma yüksek hassasiyet yaratır
Ningbo Hongjia CNC, çekirdek bileşenlerin seçiminden asla ödün vermez. Çift sütun işleme merkezi, hareket sırasında makine takımının stabilitesini ve doğruluğunu sağlayan "Gintech PMI", "Hiwin" veya "THK" C3 seviyesi hassas bilyalı vidalar gibi üst düzey bileşenlerle donatılmıştır. Aynı zamanda, P4 seviyesi hassas yatakların uygulanması, makine takımının dönme doğruluğunu ve yük taşıma kapasitesini daha da geliştirir. Buna ek olarak, "SpeedCN" doğrudan tahrikli iş mili kullanımı, BT30-21T Rotary Servo Tool dergisi ile birleştiğinde, sadece hızlı araç değişikliği elde etmekle kalmaz, aynı zamanda karmaşık iş parçası işleme ihtiyaçlarını karşılayarak işleme verimliliğini ve esnekliğini büyük ölçüde artırır.
Verimli işleme, esnek yapılandırma
Farklı müşterilerin işleme ihtiyaçlarını karşılamak için Ningbo Hongjia CNC'nin Çift Sütun İşleme Merkezi çeşitli isteğe bağlı konfigürasyonlar sağlar. Örneğin, yüksek hızlı BBT30 işmesinin eklenmesi, makine aletinin, havacılık ve otomobil üretimi gibi endüstrilerde son derece yüksek malzeme çıkarma oranlarına sahip durumlar için uygun olan yüksek hızlı kesimde iyi performans göstermesini sağlar. Daha büyük araç kütüphanesi, çok görevli ve çoklu çeşitliliği işlemeyi kullanırken, araçları sık sık değiştirmeye gerek kalmadan, üretim verimliliğini daha da iyileştirir.
Güvenlik koruması ve akıllı bakım
Güvenlik, üretimin öncüsüdür ve Ningbo Hongjia CNC bunu derinlemesine anlar. Çift kolon işleme merkezi, kesme sıvısını ve enkaz sıçramasını etkili bir şekilde önleyen ve operatörler için güvenli bir çalışma ortamı sağlayan tam eksenli kapalı koruyucu bir kapağa sahiptir. Aynı zamanda, yerleşik otomatik yağlama sistemi, makine takımının tüm bölümlerinin iyi bir şekilde yağlanmasını sağlar, aşınmayı azaltır ve ekipmanın ömrünü uzatır. Hızlı araç değiştirme fonksiyonu, akıllı arıza teşhisi ve bakım istemleri ile birleştiğinde, ekipman bakımını daha uygun ve verimli hale getirerek üretim hattının sürekli ve istikrarlı çalışmasını sağlar. .
